Обзор продукта

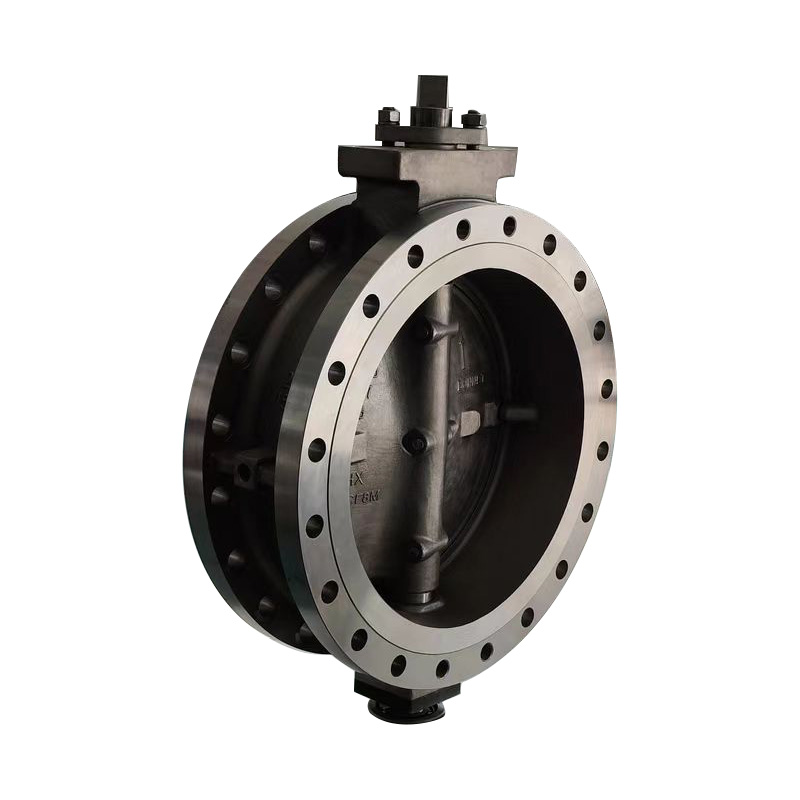

Фланцевый тройной эксцентриковый тетрафторовый герметичный поворотный клапан имеет трехмерную эксцентриковую структуру, практически не вызывающую трения между седлом клапана и пластиной-бабочкой, и имеет уплотнительную функцию затяжки более близкого с функцией регулировки и полного открытия. Он широко используется в промышленных трубопроводах, таких как металлургия, электроэнергетика, нефтехимия, водоснабжение и водоотведение и коммунальное строительство с температурой среды ≤ 425°C, и используется для регулирования потока и отвода жидкостей. Клапан имеет тройную эксцентриковую структуру, а седло клапана и уплотнительная поверхность дисковой пластины изготовлены из нержавеющей стали различной твердости, которая обладает хорошей коррозионной стойкостью и длительным сроком службы.
Функции:
1. Этот клапан имеет уплотнительную конструкцию с тремя эксцентриковыми формами, а седло клапана и дроссельная пластина практически не изнашиваются, и он имеет функцию уплотнения, которая затягивается по мере того, как вы на него смотрите.
2. Уплотнительное кольцо изготовлено из нержавеющей стали, которая обладает двойными преимуществами металлического жесткого уплотнения и эластичного уплотнения, а также обладает отличными уплотнительными характеристиками, коррозионной стойкостью и длительным сроком службы в случае низких и высоких температур.
3. Уплотнительная поверхность дисковой пластины изготовлена из наплавочного твердого сплава на основе кобальта, а уплотнительная поверхность ручного тройного эксцентрикового поворотного затвора износостойкая и имеет длительный срок службы.
4. Пластина-бабочка большого размера имеет стеганую структуру, которая обладает высокой прочностью, большой площадью переполнения и малым сопротивлением потоку.
5. Этот клапан имеет функцию двустороннего уплотнения, которая не ограничена направлением потока среды или пространственным положением во время установки, и может быть установлен в любом направлении.
6. Приводное устройство может быть установлено на нескольких станциях (вращение на 90° или 180°), что удобно для пользователей.
Материалы основных компонентов
|
Рабочее давление (МПа) |
1.0~4.0 |
|||
|
Применимая температура (°C) |
≤425 |
≤200 |
||
|
Применимые носители |
Вода, масло или некоррозионные среды |
Азотнокислые среды |
Уксуснокислые среды |
|
|
материал |
Корпус клапана, дроссельная пластина |
WCB |
КФ8/304 |
КФ3М/316Л |
|
Стебель |
2Хр13 |
304 |
316л |
|
|
Уплотнительная поверхность корпуса клапана |
Наплавка 507 |
－ |
－ |
|
|
Уплотнительная поверхность пластины-бабочки |
304+ гибких графитовых |
304+ПТФЭ |
304+ПТФЭ |
|
|
начинка |
Гибкий графит |
ПТФЭ |
ПТФЭ |
|
Основные технические параметры:
|
Называется диаметром |
DN (мм) |
50～2000 |
|||||
|
Номинальное давление |
PN(МПа) |
0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
Испытательное давление Ps (МПа) |
Испытание на прочность |
0.375 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
Испытание на герметичность |
0.275 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
Герметичное испытание |
0,5 ~ 0,8 МПа |
||||||
|
Применимые носители |
Вода, масло, пар, газ, кислота, щелочь и т.д |
||||||
|
Применимая температура |
А 40°C ~ 570°C |
||||||
Размер подключения (мм)
|
Номинальный диаметр |
структура |
Размеры (справочное значение) |
Соединения (типовые) |
ссылка |
||||||||||
|
ДТ343Н |
ПН0.6МПа |
PN1.0МПа |
/ |
|||||||||||
|
миллиметр |
дюйм |
короткий |
длинный |
H |
Н1 |
А1 |
В1 |
D |
Д1 |
z-d |
D |
Д1 |
z-d |
кг |
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
17 |
|
65 |
5/2 |
112 |
170 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
20 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
23 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
25 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
40 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
165 |
225 |
8-18 |
285 |
240 |
8-22 |
47 |
|
200 |
8 |
152 |
230 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
60 |
|
250 |
10 |
165 |
250 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
95 |
|
300 |
12 |
178 |
270 |
283 |
800 |
380 |
420 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
124 |
|
350 |
14 |
190 |
290 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
181 |
|
400 |
16 |
216 |
310 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
260 |
|
450 |
18 |
222 |
330 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
338 |
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
360 |
|
600 |
24 |
267 |
390 |
470 |
1225 |
480 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
540 |
|
700 |
28 |
292 |
430 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
580 |
|
800 |
32 |
318 |
470 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
845 |
|
900 |
36 |
330 |
510 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1050 |
|
1000 |
40 |
410 |
550 |
770 |
1795 |
850 |
860 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
|
1200 |
48 |
470 |
630 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
2000 |
