Обзор продукта

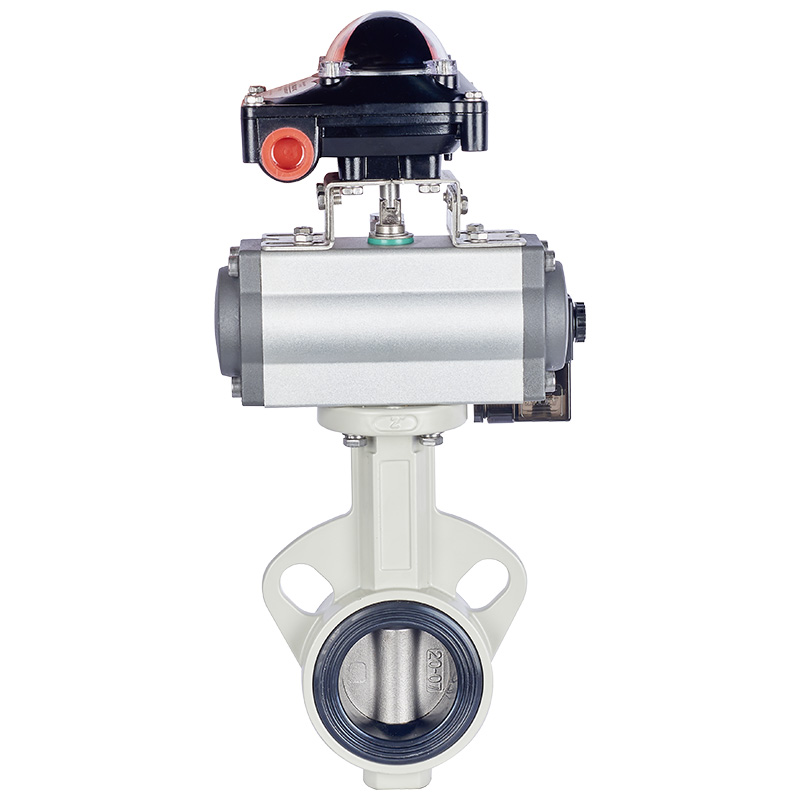

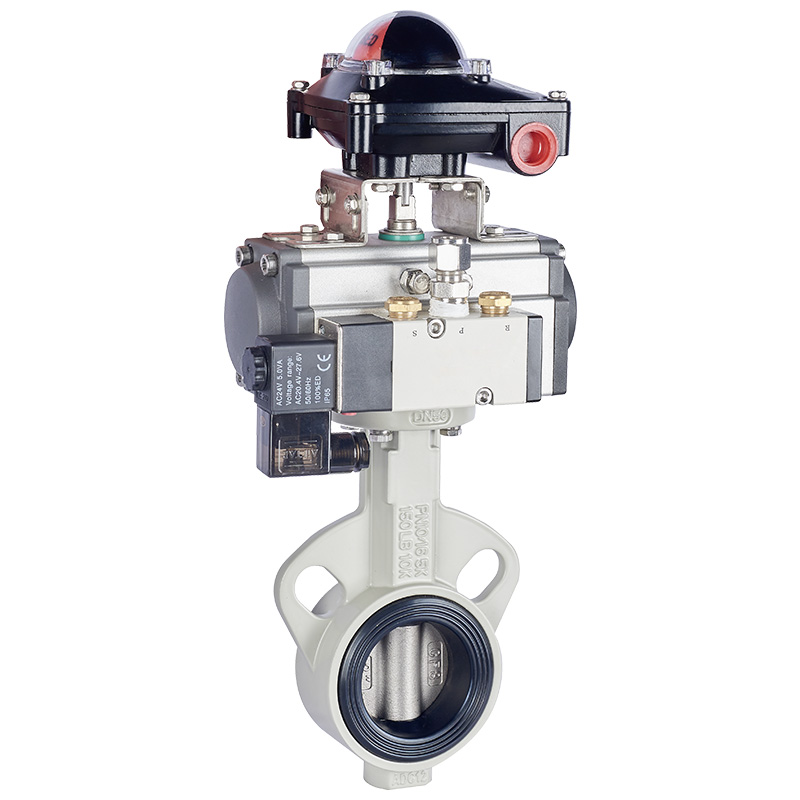

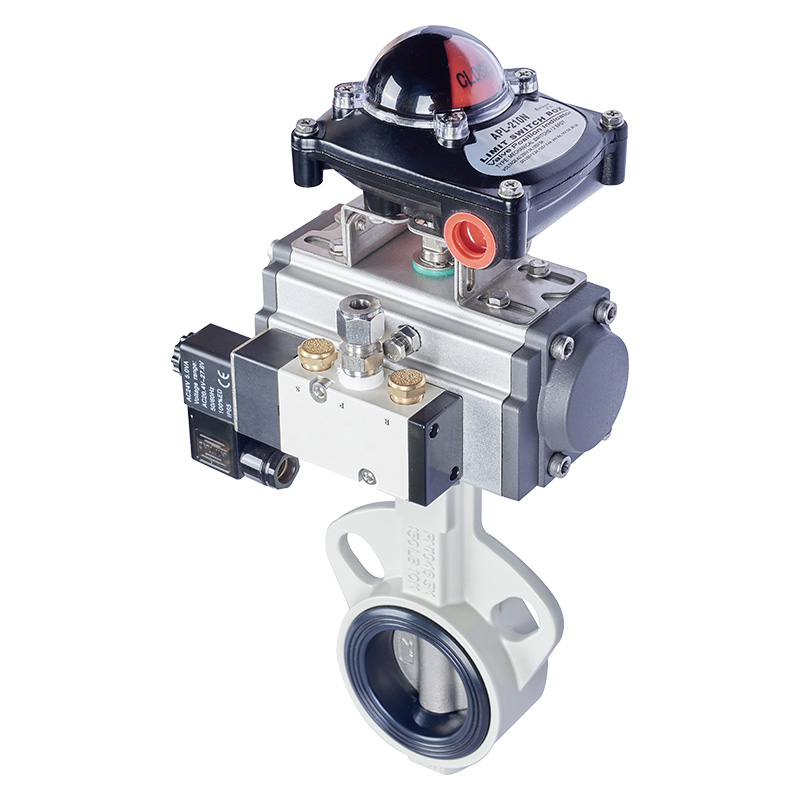

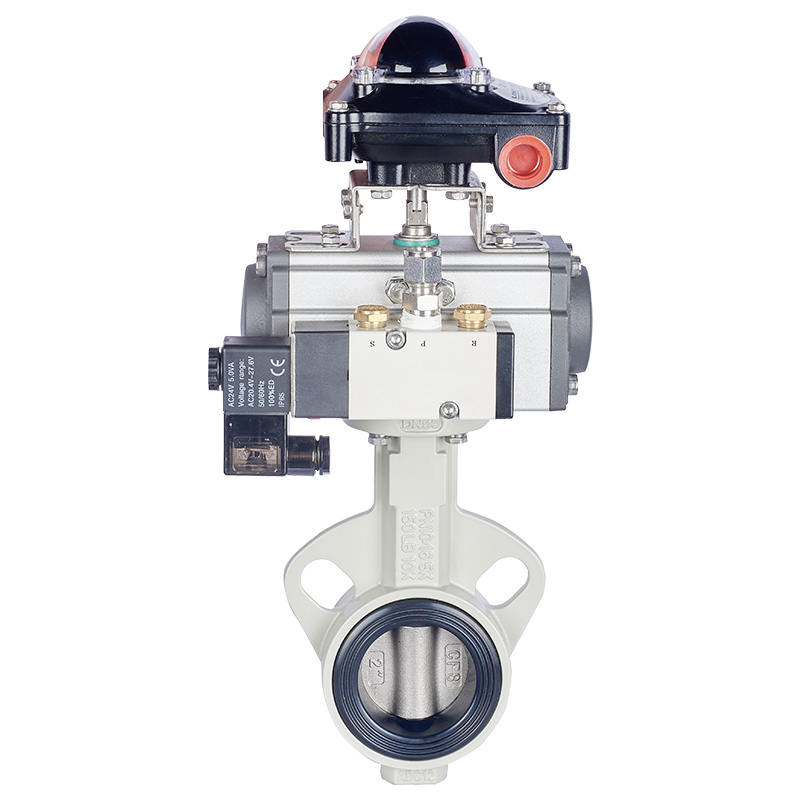

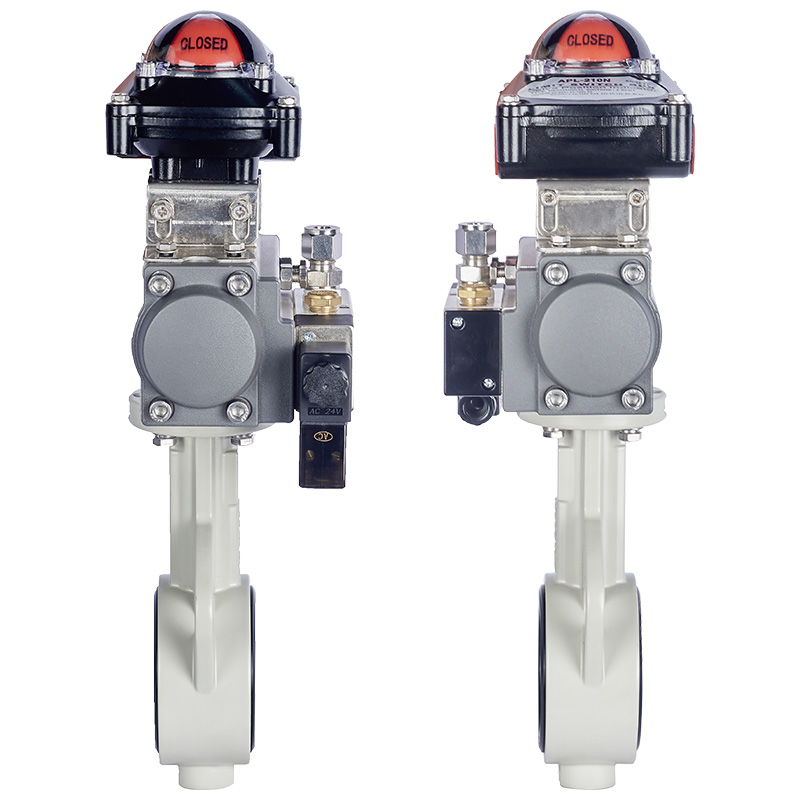

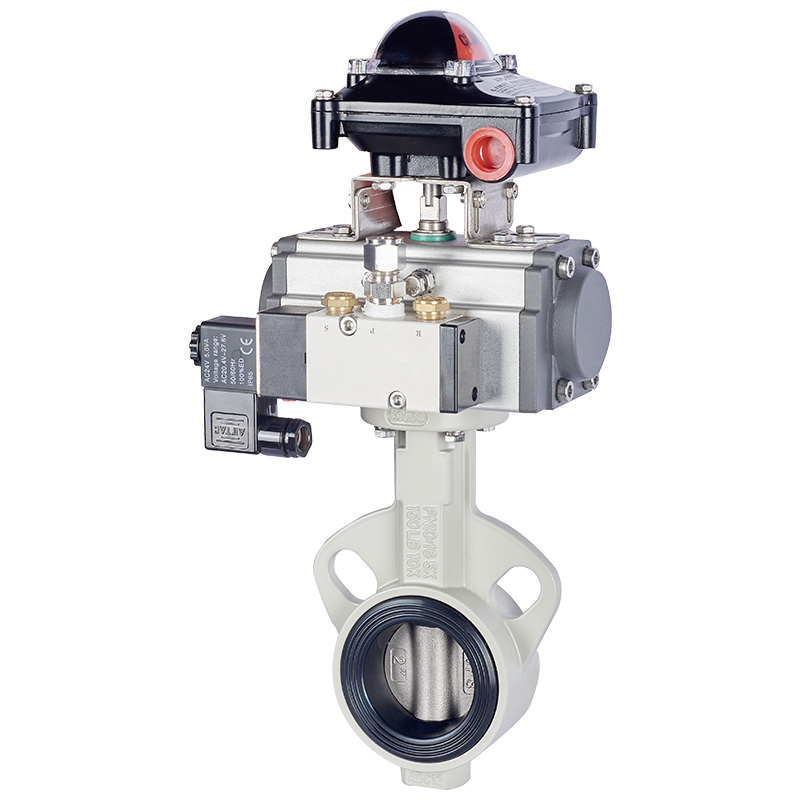

Пневматический поворотный затвор с осевой линией состоит из поворотного затвора с осевой линией и пневматического привода. Поворотный затвор с мягким уплотнением средней линии представляет собой обычный поворотный клапан, предпочтительный для трубопроводов, который имеет простую конструкцию, небольшой коэффициент сопротивления потоку, а характеристики потока, как правило, прямые, и не задерживают мусор. Кроме того, он обладает такими преимуществами, как легкий вес, простота установки и небольшой крутящий момент. Такого рода клапаны могут использоваться не только для отсечения среды, но и для регулировки потока среды. Согласно требованиям пользователя, приводное устройство может быть ручным, электрическим, пневматическим и другими способами. Подбор деталей из разных материалов и использование уплотнительных колец из разных материалов может адаптироваться к различным средам и условиям работы, благодаря чему по стоимости и производительности можно достичь эффекта.
Материалы основных компонентов
|
Название детали |
Основной материал |
|
Корпус клапана |
Пластичная сталь, литая сталь, легированная сталь, нержавеющая сталь |
|
Пластины-бабочки |
Серый чугун, высокопрочная сталь, литая сталь, нержавеющая сталь и специальные материалы |
|
Уплотнения |
Все виды резины, ПТФЭ |
|
Стебель |
2Cr13, нержавеющая сталь |
|
начинка |
Уплотнительные кольца, гибкий графит |
Основные технические параметры:
|
Номинальный диаметр |
DN (мм) |
50～1000 |
||
|
Номинальное давление |
PN(МПа) |
0.6 |
1.0 |
1.6 |
|
Испытательное давление |
Испытание на прочность |
0.9 |
1.5 |
2.4 |
|
Испытание на герметичность |
0.66 |
1.1 |
1.76 |
|
|
Герметичное испытание |
0.6 |
0.6 |
0.6 |
|
|
Применимые носители |
Воздух, вода, канализация, пар, газ, нефть и т.д. |
|||
|
Форма привода |
Пневматическая трансмиссия |
|||
Размер подключения (мм)
|
Номинальная DN |
50 |
65 |
80 |
100 |
15 |
10 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
Коэффициент расхода (Kv) |
110 |
180 |
232 |
368 |
55 |
75 |
1240 |
2025 |
2712 |
3875 |
5038 |
6330 |
7755 |
11886 |
15375 |
19380 |
25695 |
31365 |
|
Диапазон движений |
0－90° |
|||||||||||||||||
|
Допустимый перепад давления ΔP |
Давление меньше номинального (1,6 МПа) |
|||||||||||||||||
|
Величина утечки |
Пресс GB/T4213-92, значение 10-4 кВ |
|||||||||||||||||
|
Фундаментальная ошибка |
±2,5% с локатором |
|||||||||||||||||
|
Возвращать |
2,5% с локатором |
|||||||||||||||||
|
Мертвая зона |
1% с локатором |
|||||||||||||||||
|
Температура окружающей среды |
-20℃~+90℃ |
|||||||||||||||||
