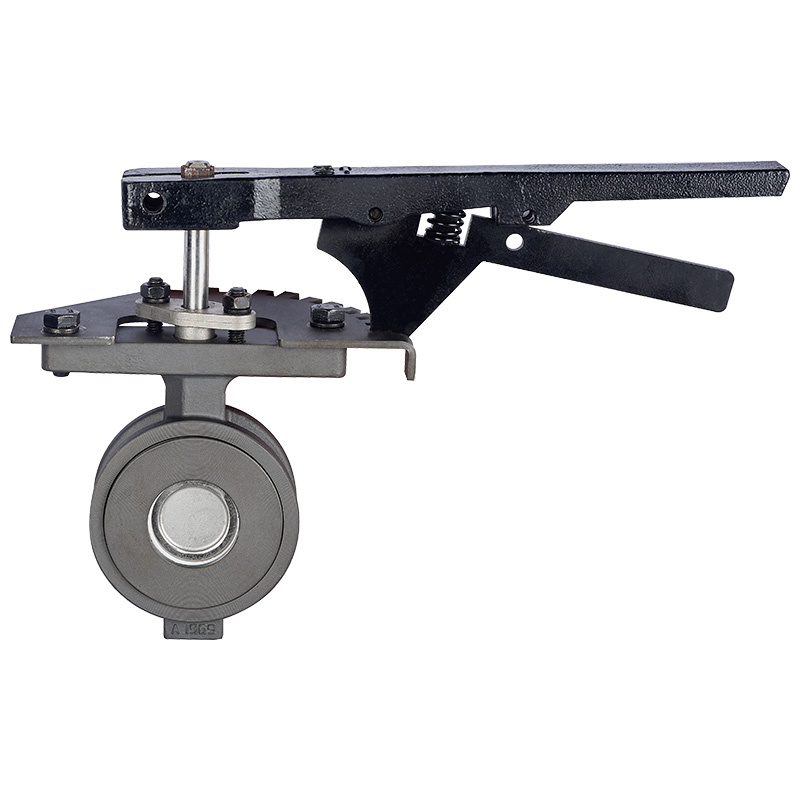

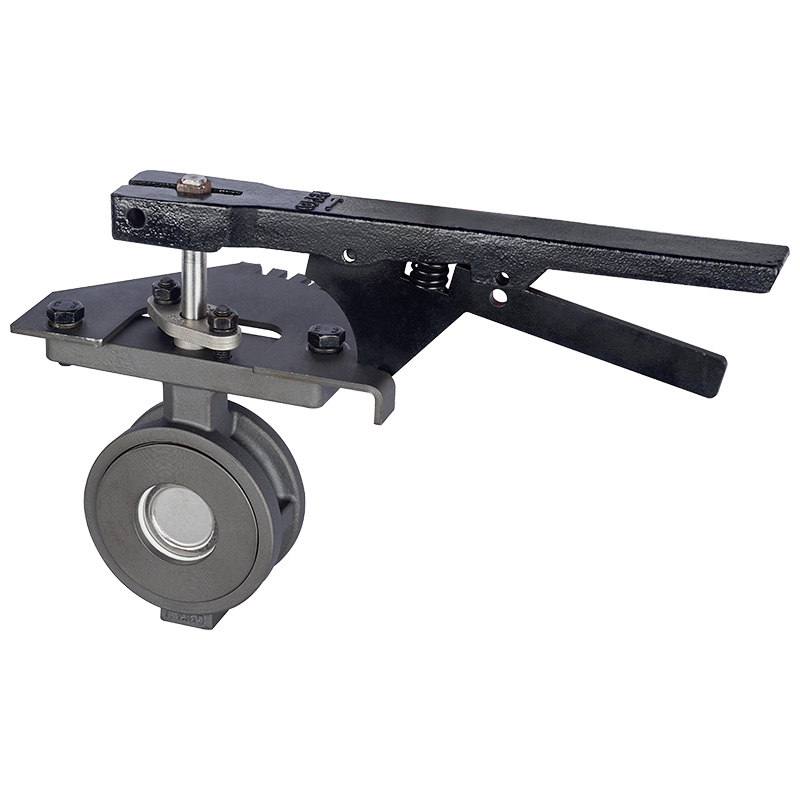

Обзор продукта
Двухэксцентриковый поворотный затвор, также известный как высокопроизводительный поворотный затвор, представляет собой новое поколение газовых поворотных затворов, разработанных и спроектированных на основе передовых технологий в стране и за рубежом. Вал клапана имеет двойную эксцентриковую структуру, которая имеет уплотнительную функцию более плотной затяжки, надежное уплотнение, уплотнительное кольцо установлено на пластине-бабочке, уплотнительный натяг можно регулировать, эффективно обеспечивая уплотнительный интерференцию, а уплотнительное кольцо может быть заменено без разборки. Он широко используется в металлургии, производстве строительных материалов, химической и других отраслях промышленности для регулирования и дросселирования газа, горючих газов и других газовых сред.
Как это работает
Двухэксцентриковый поворотный затвор дополнительно усовершенствован на основе одинарного эксцентрикового поворотного затвора. Для его строения характерно отклонение как от центра пластины-бабочки, так и от центра тела по оси стебля. Эффект двойного эксцентриситета заставляет пластину-бабочку быстро отделяться от седла клапана после открытия клапана, что значительно устраняет ненужное чрезмерное выдавливание и явление царапин между пластиной-бабочкой и седлом клапана, снижает сопротивление открытию, снижает износ и увеличивает срок службы седла клапана. Значительное уменьшение царапин также делает двухэксцентриковый поворотный затвор также доступным с металлическими седлами, что улучшает применение дисковых затворов в высокотемпературных полях.
Функции:
1. Разумный дизайн, компактная структура, простота сборки и разборки, простота в обслуживании.
2. Примите эксцентриковую конструкцию для уменьшения трения уплотнительного кольца и продления срока службы клапана.
3 Полностью герметичный с нулевой утечкой. Может использоваться в условиях сверхвысокого вакуума.
4. Замените уплотнительное кольцо клапанной пластины, дроссельную пластину, вращающийся вал и другие материалы, которые могут применяться к различным средам и разным температурам.
Основные технические параметры:
|
Номинальный диаметр |
40 мм ~ 1200 мм |
|
|
Фланец стандартный |
ISO7005-2 1988 |
|
|
Максимальное рабочее давление |
1,6 МПа |
|
|
Испытательное давление в корпусе |
в 1,5 раза больше рабочего давления |
|
|
Испытательное давление уплотнения |
в 1,1 раза больше рабочего давления |
|
|
Диапазон рабочих температур |
Сиденье NBR -10 °C ~ 80 °C, сиденье EPDM -20 °C ~ 120 °C |
|
|
Допустимая температура при длительном использовании |
Сиденье NBR 0°C ~ 60 °C, сиденье EPDM 0 °C ~ 100 °C |
|
|
материал |
(См. Таблицу дополнительных материалов) |
|
|
Конструкционные размеры |
ISO5752-88 |
|
|
Тип привода |
ручка |
50 мм ~ 300 мм |
|
червячное колесо |
50 мм ~ 1200 мм |
|
|
Пневматический |
50 мм ~ 1200 мм |
|
|
электрический |
50 мм ~ 1200 мм |
|
|
Поверхностная обработка |
Эпоксидное полиэфирное покрытие, нейлон 11, краска для запекания |
|
Стандартные технические характеристики
|
Наименование элемента |
Принимайте стандарты |
Необязательные критерии |
|
Проектирование, изготовление и приемка |
GB/T12238-1989 |
ИСО/DIN10631-91 |
|
Длина конструкции клапана |
GB/T12221-1989 |
ISO5752-88 |
|
Фланцевое соединение клапана |
ГБ9113-1988 |
ISO7005. 2 |
|
Осмотр клапанов |
GB/T13927-1992 |
ИСО/DIN5208-87 |
|
Маркировка клапанов |
GB12220-1989 |
ISO5209-87 |
|
Привод подключен |
GB12223-1989 |
ИСО/DIN5211-89 |
|
Требования к поставке клапанов |
ГБ/Т12252 |
———— |
Примечание: Дисковые затворы не только соответствуют стандартам ISO, GB, но и совместимы с другими национальными стандартами в мире.
Уплотнительная пара подходит для среды
Таблица рекомендаций по температуре: A Очень применимо B применимо C Ограниченно применимо D Не применимо
|
Материал уплотнительной пары |
Применимая температура |
Тип среды и степень пригодности |
Выдающиеся характеристики |
|||||||||||||
|
пресная вода |
Морская вода |
Соли |
Сильная щелочь |
Слабая щелочь |
Сильная кислота |
Слабая кислота |
Природа |
Спирты |
Воздух |
Пар |
Масла |
Пища |
||||
|
Сиденье |
Нитрил |
-12℃~82℃ |
A |
A |
A |
B |
A |
D |
B |
A |
C |
A |
D |
A |
B |
Маслостойкий |
|
Триэтиленпропилен (EPD). |
-35℃~135℃ |
A |
A |
A |
A |
A |
C |
A |
B |
B |
A |
A |
C |
A |
Устойчив к старению |
|
|
Коррозионностойкий EPDM |
-35℃~160℃ |
A |
A |
A |
A |
A |
A |
A |
B |
B |
A |
A |
C |
A |
Коррозионная стойкость, стойкость к старению |
|
|
Витон |
-23℃~135℃ |
A |
A |
A |
A |
A |
C |
A |
A |
C |
A |
A |
A |
A |
Высокая термостойкость, коррозионная стойкость |
|
|
политетрафторэтилен |
-10℃~150℃ |
A |
A |
A |
C |
A |
A |
A |
A |
A |
A |
A |
A |
A |
Коррозионностойкий, устойчивый к высоким температурам |
|
|
Пластины-бабочки |
Покрытие из высокопрочного чугуна |
-30℃~350℃ |
B |
D |
C |
D |
C |
D |
C |
B |
A |
B |
A |
A |
C |
термостойкий |
|
Нейлоновая облицовка из высокопрочного чугуна |
-30℃~100℃ |
A |
A |
A |
A |
A |
D |
A |
A |
C |
A |
D |
A |
A |
Коррозионная стойкость, износостойкость |
|
|
Алюминиевая бронза |
-273℃~232℃ |
A |
B |
C |
D |
C |
D |
B |
A |
A |
A |
A |
A |
C |
Термостойкость и устойчивость к коррозии |
|
|
нержавеющая сталь |
-268℃~316℃ |
A |
B |
C |
C |
B |
C |
A |
A |
A |
A |
A |
A |
A |
Высокая термостойкость, коррозионная стойкость |
|
Размер подключения (мм)
|
Называется диаметром |
Длина конструкции |
Размеры |
Размер соединения (Типовое значение) |
|||||||||
|
0,6 МПа |
1,0 МПа |
1,6 МПа |
||||||||||
|
миллиметр |
дюйм |
L |
H |
Н0 |
A |
B |
Д0 |
н-д |
Д0 |
н-д |
Д0 |
н-д |
|
50 |
2 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
250 |
10 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
12 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
14 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
16 |
102 |
289 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
18 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
20 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
24 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
28 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
32 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
1000 |
40 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
