Обзор продукта
Многоуровневые дисковые затворы с жестким уплотнением широко используются в трубопроводах агрессивных сред, таких как металлургия, электроэнергетика, нефтяная, химическая промышленность, воздух, газ, горючий газ, а также водоснабжение и канализация. Режим привода: электрический поворотный затвор с жестким уплотнением, пневматический поворотный затвор с жестким уплотнением, червячный редуктор с жестким уплотнением, поворотный клапан с жестким уплотнением, ручной поворотный затвор с жестким уплотнением.
Функции:

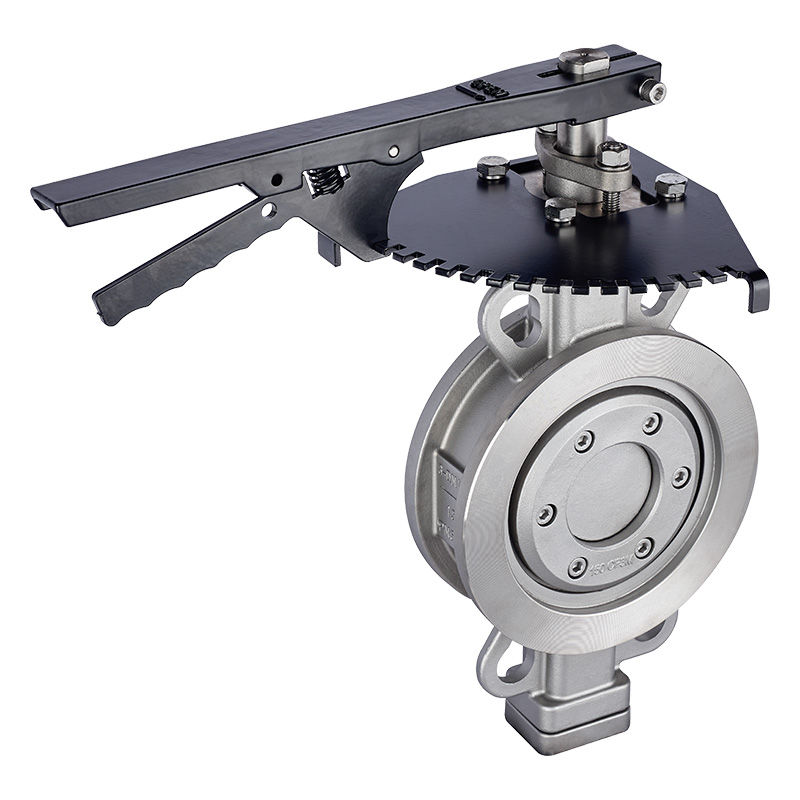

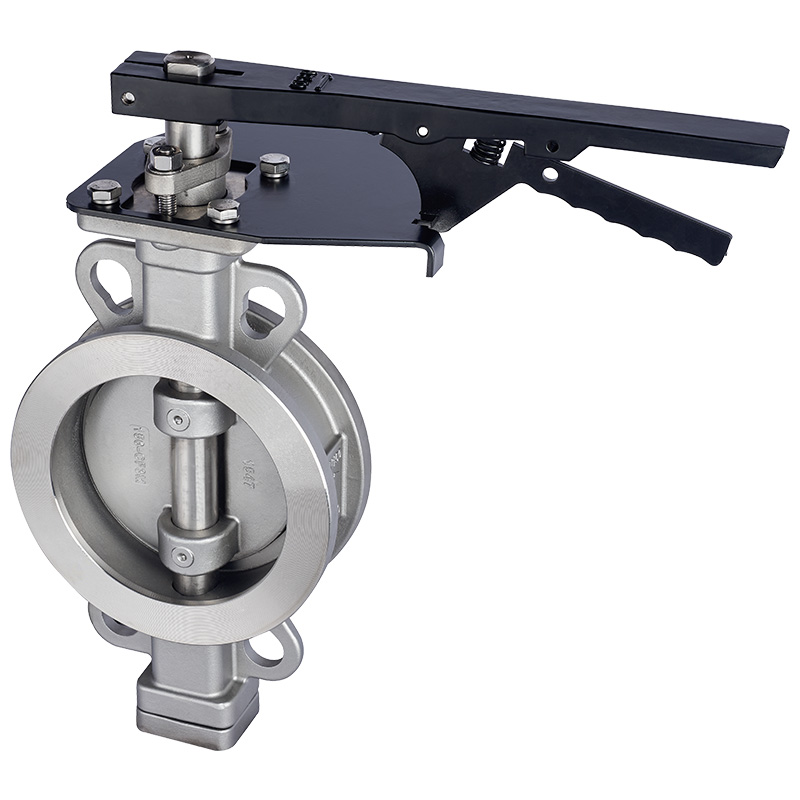

1. Поворотный затвор D373H с жестким уплотнением и зажимом имеет трехэксцентриковую уплотнительную структуру, а седло клапана и пластина-бабочка практически не изнашиваются, а также имеют функцию уплотнения, которая становится все более и более плотной.
2. Уплотнительное кольцо изготовлено из нержавеющей стали, которая обладает двойными преимуществами металлического жесткого уплотнения и эластичного уплотнения, а также обладает отличными уплотнительными характеристиками, коррозионной стойкостью и длительным сроком службы в случае низких и высоких температур.
3. Уплотнительная поверхность дисковой пластины изготовлена из наплавочного твердого сплава на основе кобальта, который является износостойким и имеет длительный срок службы.
4. Пластина-бабочка большого размера имеет стеганую структуру, которая обладает высокой прочностью, большой площадью переполнения и малым сопротивлением потоку.
5. Этот клапан имеет функцию двустороннего уплотнения, которая не ограничена направлением потока среды или пространственным положением во время установки, и может быть установлен в любом направлении.
6. Приводное устройство может быть установлено на нескольких станциях (вращение на 90° или 180°), что удобно для пользователей.
Стандарты производства
|
Стандарты производства |
JB/T 8527-97 |
|
Фланец стандартный |
ГБ9113-2000 |
|
Стандарты конструкционной длины |
GB12221-89 |
|
Стандарты контроля |
GB/T 13927-92 |
Основные технические параметры:
|
Номинальная DN |
миллиметр |
50-2000 |
|||
|
Номинальное давление PN |
Мпа |
1.0 |
1.6 |
2.5 |
4.0 |
|
Испытательное давление |
Испытание на прочность |
1.5 |
2.4 |
3.75 |
6.0 |
|
Испытание на герметичность |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
Применимые носители |
Вода, пар, масло, кислоты, коррозионная активность и т.д |
||||
|
Применимая температура |
-40℃-600℃ |
||||
Размер подключения (мм)
|
Он известен как Тунцзин |
Основные размеры |
Размер фланца и размера болта |
|||||||
|
1,0 МПа |
1,6 МПа |
2,5 МПа |
|||||||
|
L |
H |
Н1 |
Д1 |
4-Ф-М |
Д1 |
4-Ф-М |
Д1 |
4-Ф-М |
|
|
50 |
43 |
350 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
370 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
380 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
420 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
|
125 |
64 |
460 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
|
150 |
70 |
555 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
|
200 |
71 |
605 |
208 |
295 |
М20 |
295 |
М20 |
310 |
М24 |
|
250 |
76 |
680 |
243 |
350 |
М20 |
355 |
М24 |
370 |
М27 |
|
300 |
83 |
800 |
283 |
400 |
М20 |
410 |
М24 |
430 |
М27 |
|
350 |
92 |
835 |
310 |
460 |
М20 |
470 |
М24 |
490 |
М30 |
|
400 |
102 |
915 |
340 |
515 |
М24 |
525 |
М27 |
550 |
М33 |
|
450 |
114 |
960 |
380 |
565 |
М24 |
585 |
М27 |
600 |
М33 |
|
500 |
127 |
1020 |
410 |
620 |
М24 |
650 |
М30 |
660 |
М33 |
|
600 |
154 |
1225 |
470 |
725 |
М27 |
770 |
М33 |
770 |
М36 |
|
700 |
165 |
1355 |
550 |
840 |
М27 |
840 |
М33 |
875 |
М39 |
|
800 |
190 |
1470 |
640 |
950 |
М30 |
950 |
М36 |
990 |
М45 |
|
900 |
203 |
1545 |
710 |
1050 |
М30 |
1050 |
М36 |
1090 |
М45 |
|
1000 |
216 |
1795 |
770 |
1160 |
М33 |
1170 |
М39 |
1210 |
М52 |
|
1200 |
254 |
1965 |
890 |
1380 |
М36 |
1390 |
М45 |
1420 |
М52 |
