Обзор продукта

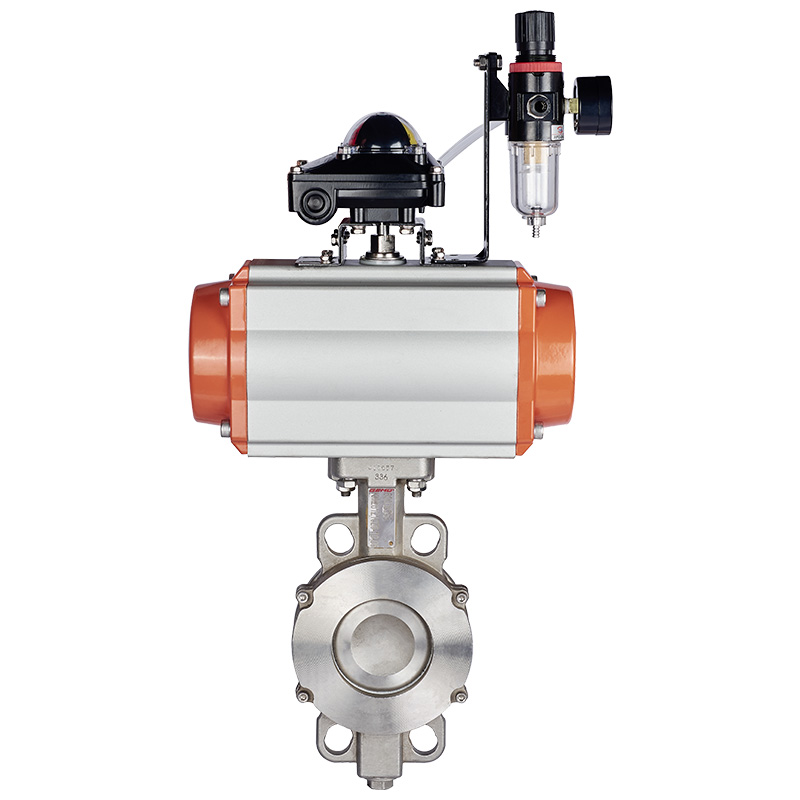

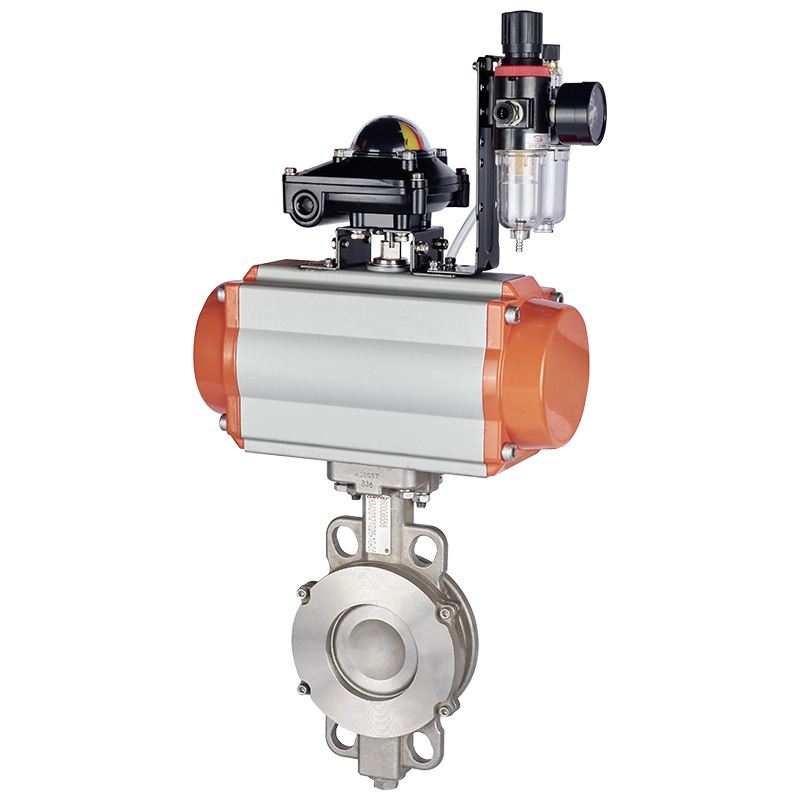

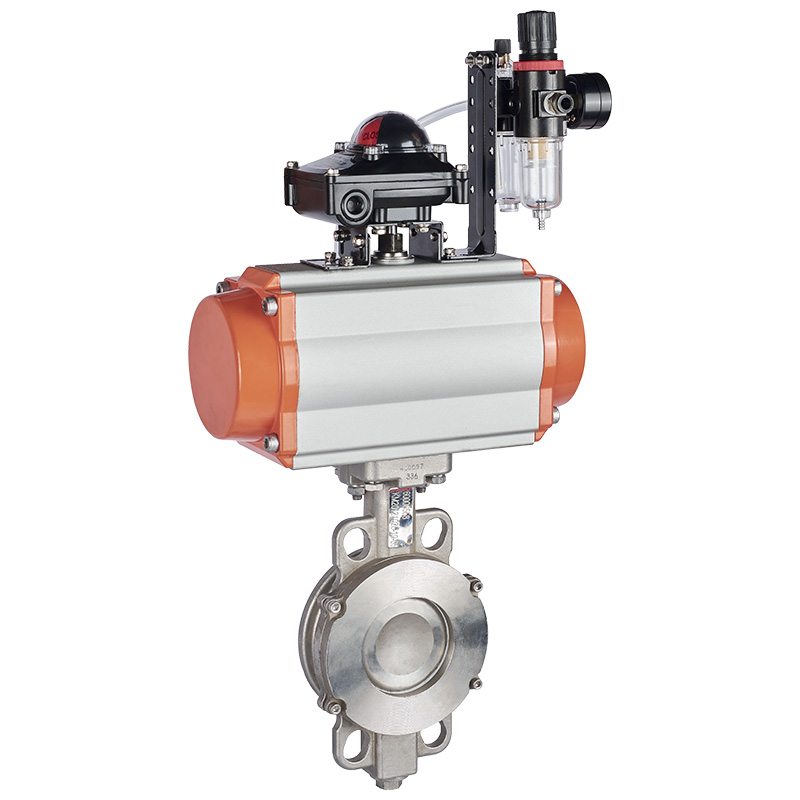

Пневматический дроссельный затвор D673H широко используется в системах отопления электростанций и системах главного вентилятора каталитического крекинга, а также в сталелитейных, металлургических, химических и других промышленных системах, а также в системах охраны окружающей среды, водоочистке, водоснабжении и дренаже высотных зданий для перекрытия или регулировки оставшегося потока.
Функции:
1. В конструкции используется принцип трех эксцентриситетов, которые разделяются при открытии уплотнения и уплотнения при замыкании контакта, что обеспечивает надежную работу уплотнения.
2. Уплотнительное кольцо изготовлено из нержавеющей стали, которая обладает характеристиками устойчивости к высоким температурам и длительному сроку службы в условиях высоких температур и холода.
3. Устройство осевого позиционирования решает проблему износа и легкой утечки осевой уплотнительной поверхности, а трансмиссионное устройство может быть установлено в любом направлении.
4. Площадь перелива большая, коэффициент сопротивления потоку маленький, а циркуляционная способность высокая.
5. Омолаживающий, антирадиационный, долговечный.
6. Уплотнение регулируется, и после 100 000 раз утечки не происходит.
Представитель модели
Код типа клапана: "D" означает дроссельный клапан
Код формы трансмиссии: "6" означает пневматический
Код формы подключения: "7" указывает на защелкивающееся соединение
Код структурной формы: "3" означает многоуровневые три эксцентриситета
Код материала уплотнительной поверхности: "H" означает твердое уплотнение наплавочного легированного металла
Номинальное давление клапана: "16" означает, что значение в 10 раз превышает номинальное значение давления в единице "МПа".
Материалы основных компонентов
|
Пневматический привод |
Сжатый воздух 4-6 бар (с маховиками) |
|
Он известен как Тунцзин |
50 ~ 1200 мм |
|
Номинальное давление |
1,0 ~ 4,0 МПа |
|
Применимая температура |
-20～+600℃ |
|
Связь |
Парные зажимы |
|
Конструкция клапана |
эксцентричность |
|
Материал корпуса |
316, 304, углеродистая сталь |
|
Материал катушки |
316, 304, углеродистая сталь |
|
Уплотнительный материал |
ПТФЭ, корпус, сплав |
|
Применимые носители |
Газ, вода, нефть и т.д |
|
Дополнительные аксессуары |
Концевые выключатели, позиционеры, электромагнитные клапаны, редукционные клапаны |
Основные технические параметры:
|
Номинальная DN |
миллиметр |
50～1 400 |
|||||
|
Номинальное давление PN |
Мпа |
0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
Испытательное давление |
Испытание на прочность |
0.375 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
Испытание на герметичность |
0.275 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
Герметичное испытание |
0,5 ~ 0,7 МПа |
||||||
|
Применимые носители |
Вода, масло, пар, газ, кислота, щелочь и т.д |
||||||
|
Применимая температура |
A 40°C ~ 5 70°C |
||||||
Размер подключения (мм)
|
Дорожка |
Основные размеры |
0,25 МПа |
0,6 МПа |
1,0 МПа |
|||||||||
|
миллиметр |
дюйм |
L |
H |
Н1 |
Д1 |
Z-φMd |
a |
Д 1 |
Z-φMd |
a |
Д1 |
Z-φMd |
a |
|
50 |
2 |
43 |
72 |
200 |
110 |
4-φ14 |
45° |
110 |
4-φ14 |
45° |
125 |
4-φ18 |
45° |
|
65 |
2 1/2 |
46 |
110 |
225 |
130 |
4-φ14 |
45° |
130 |
4-φ14 |
45° |
145 |
4-φ18 |
45° |
|
80 |
3 |
49 |
15 |
240 |
150 |
4-φ18 |
45° |
150 |
4-φ18 |
45° |
160 |
4-φ18 |
22°30´ |
|
100 |
4 |
56 |
10 |
255 |
170 |
4-φ18 |
45° |
170 |
4-φ18 |
45° |
180 |
4-φ18 |
22°30´ |
|
125 |
5 |
64 |
10 |
305 |
200 |
4-φ18 |
22°30´ |
200 |
4-φ18 |
22°30´ |
210 |
4-φ18 |
22°30´ |
|
150 |
6 |
70 |
15 |
325 |
225 |
4-φ18 |
22°30´ |
225 |
4-φ18 |
22°30´ |
240 |
4-φ22 |
22°30´ |
|
200 |
8 |
71 |
210 |
380 |
280 |
4-φ18 |
22°30´ |
280 |
4-φ18 |
22°30´ |
295 |
4-φ22 |
22°30´ |
|
250 |
10 |
76 |
245 |
410 |
335 |
4-φ18 |
1° |
335 |
4-φ18 |
15° |
350 |
4-φ22 |
15° |
|
300 |
12 |
83 |
280 |
460 |
395 |
4-φ22 |
1° |
395 |
4-φ22 |
15° |
400 |
4-φ22 |
15° |
|
350 |
14 |
92 |
315 |
525 |
445 |
4-φ22 |
1° |
445 |
4-φ22 |
15° |
460 |
4-φ22 |
11°15´ |
|
400 |
16 |
102 |
345 |
545 |
495 |
4-φ22 |
11°5´ |
495 |
4-φ22 |
11°15´ |
515 |
4-φ26 |
11°15´ |
|
450 |
18 |
114 |
380 |
630 |
550 |
4-φ22 |
11°5´ |
550 |
4-φ22 |
11°15´ |
565 |
4-φ26 |
9°15´ |
|
500 |
20 |
127 |
415 |
650 |
600 |
4-φ22 |
9° |
600 |
4-φ22 |
9° |
620 |
4-φ26 |
9° |
|
600 |
24 |
154 |
460 |
680 |
705 |
4-φ26 |
9° |
705 |
4-φ26 |
9° |
725 |
4-φ30 |
9° |
|
700 |
28 |
165 |
488 |
780 |
810 |
4-φ26 |
7°3´ |
810 |
4-φ26 |
7°3´ |
840 |
4-М27 |
7°30´ |
|
800 |
32 |
190 |
572 |
860 |
920 |
4-φ30 |
7°3´ |
920 |
4-φ30 |
7°3´ |
950 |
4-М30 |
7°30´ |
|
900 |
36 |
203 |
628 |
900 |
1020 |
4-φ30 |
7°3´ |
1 020 |
4-φ30 |
7°3´ |
1050 |
4-М30 |
6°26´ |
|
1000 |
40 |
216 |
698 |
1000 |
1120 |
4-φ30 |
6°26´ |
1120 |
4-φ30 |
6°26´ |
1160 |
4-М33 |
6°26´ |
|
1200 |
48 |
254 |
810 |
1100 |
1320 |
4-φ30 |
5°36´ |
1340 |
4-φ33 |
5°36´ |
1380 |
4-М36 |
5°38´ |
|
1400 |
56 |
279 |
940 |
1200 |
1520 |
4-φ30 |
5° |
1560 |
4-φ36 |
5° |
1590 |
4-М39 |
5° |
