Обзор продукта

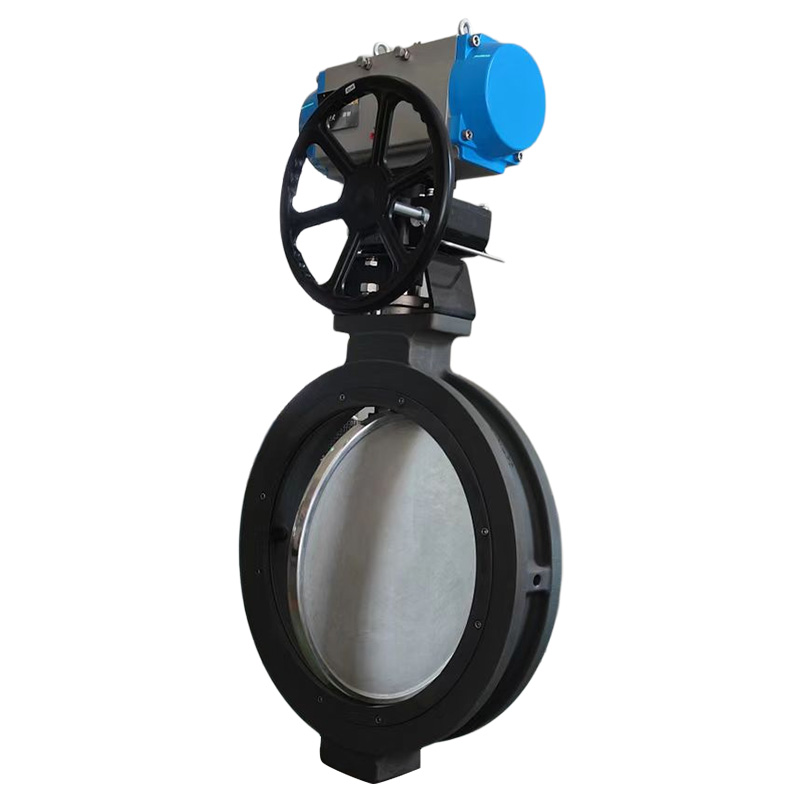

Пневматический поворотный затвор с мягким уплотнением состоит из поворотного затвора с центральной линией и пневматического привода как единого узла. Пневматическое устройство использует новую серию пневматических приводов типа GT, с двух- и односторонним действием (пружинный возврат), зубчатой передачей, безопасной и надежной; Клапан большого диаметра оснащен серией пневматических приводных вилочных передач типа AW, с разумной структурой и большим выходным крутящим моментом, с двойным и одинарным действиями. Он особенно подходит для двустороннего уплотнения и легко подверженного коррозии корпуса клапана в случаях регулировки расхода и перехвата среды. Продукция широко используется на тепловых электростанциях, шахтах, известковых заводах, цементных заводах, заводах по производству стиральных порошков и т.д.
Материалы основных компонентов
Уплотнительный материал:
Натуральный каучук (NR) -20 ~ + 85 °C
Этиленпропиленовый каучук (EPDM) -40 ~ + 125 °C
Бутадиен-нитрильный каучук (NBR) -20 ~ + 82 °C
Силиконовый каучук (SI) -70 ~ + 150 °C
Фторэластомер (FPM) -23 ~ + 150 °C
Фторопрен (CR) 0~+80°C
Бутилкаучук (IIR) -40 ~ + 100 °C
Политетрафторэтиленовый пластик (ПТФЭ) +10~+150°C
Размер фланцевого соединения: GB4216-84, GB9115-88
Длина: GB2221-89;
Стресс-тест: GB? Т13927-92;
Основные технические характеристики
|
Номинальный диаметр |
DN (мм) |
50～1000 |
||
|
Номинальное давление |
PN(МПа) |
0.6 |
1.0 |
1.6 |
|
Испытательное давление |
Испытание на прочность |
0.9 |
1.5 |
2.4 |
|
Испытание на герметичность |
0.66 |
1.1 |
1.76 |
|
|
Герметичное испытание |
0.6 |
0.6 |
0.6 |
|
|
Применимые носители |
Воздух, вода, канализация, пар, газ, нефть и т.д. |
|||
|
Форма привода |
Пневматическая трансмиссия |
|||
Основные технические параметры:
|
DN (мм) |
DN50 ~ 1000 мм |
|
Номинальное давление (МПа) |
PN1.0、1.6、2.5МПа |
|
Форма корпуса клапана |
Прямоточный литой корпус |
|
Форма подключения |
Фланцевый тип, тип парного зажима |
|
Форма катушки |
Тип пластины-бабочки |
|
Уплотнительная упаковка |
Гибкий графит, ПТФЭ |
|
Фундаментальная ошибка |
С позиционером: менее ±2% от полного хода |
|
Возвращать |
С позиционером: менее ±2% от полного хода |
|
Режим управления |
Тип коммутации (двухпозиционное переключение), Регулирующий тип (управление 4 ~ 20 мА) |
|
Настройка модели привода |
Пневматические приводы одинарного и двойного действия серий GT, AT, AW |
|
Давление подачи воздуха |
0,4 ~ 0,7 МПа |
|
Подключение подачи воздуха |
G1/4"、G1/8"、G3/8"、G1/2" |
|
Температура окружающей среды |
-30～+70℃ |
|
Форма действия |
Привод одностороннего действия, привод двойного действия |
|
Аксессуары в наличии |
Позиционеры, электромагнитные клапаны, редукторы давления воздушного фильтра, клапаны удержания положения, переключатели хода, датчики положения клапанов, механизмы маховика и т. Д |
Размер подключения (мм)
|
ДН |
L |
H |
ЭЙ |
A |
B |
0,6 МПа |
1,0 МПа |
1,6 МПа |
|||
|
ДЕЛАТЬ |
н-д |
ДЕЛАТЬ |
н-д |
ДЕЛАТЬ |
н-д |
||||||
|
50 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
1043 |
750 |
350 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
|
1000 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
