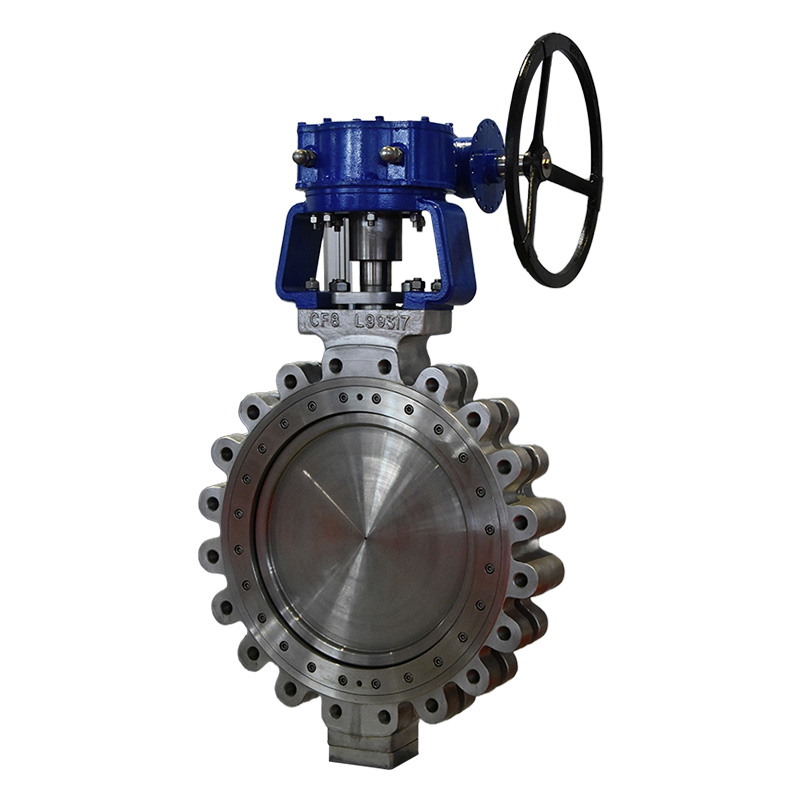

Обзор продукта
Поворотные затворы с наконечниками широко используются в химической, нефтехимической, металлургической, фармацевтической, пищевой и других отраслях промышленности в качестве регулирующего и перехватывающего устройства на трубопроводах SO2, пара, воздуха, газа, аммиака, CO2, нефти, воды, рассола, щелочи, морской воды, фосфорной кислоты и других сред.
Конструктивные характеристики поворотного затвора с наконечником:
(1) Уникальная конструкция трехстороннего эксцентриситета обеспечивает передачу без трения между уплотнительными поверхностями, что продлевает срок службы клапана.
(2) Эластичное уплотнение создается крутящим моментом.
(3) Оригинальная клиновидная конструкция позволяет клапану выполнять функцию автоматического уплотнения, которая становится все плотнее и плотнее, а уплотнительная поверхность имеет компенсацию и нулевую утечку.
(4) Небольшой размер, легкий вес, легкая эксплуатация, простота установки.
(5) Пневматические и электрические устройства могут быть сконфигурированы в соответствии с требованиями пользователя для удовлетворения потребностей в дистанционном управлении и программном управлении.
(6) Материал запасных частей может применяться к различным средам, а футеровка может быть антикоррозийной (футеровка F46, GXPP, PO и т.д.).
Стандартная спецификация поворотного затвора с наконечником:
1. Реализация конструктивной длины: GB/T12221-1989. DIN3202-1999. Стандарт.
2. Соединительный фланец соответствует стандартам GB, DIN, ANSI, JIS, BS.
3. Испытание и проверка должны проводиться в соответствии с положениями GB/T13927-92 «Общее испытание клапана под давлением» и стандарта API598.
Материалы основных компонентов
|
имя |
материал |
|
Корпус клапана |
WCB, CFB, CF8M |
|
Клапанная пластина |
WCB, CFB, CF8M |
|
Потрясающий |
304、316、1Cr13 |
|
Коридорный |
316、304 |
|
начинка |
Гибкий графит, фторопласты |
Размер подключения (мм)
|
ДН |
Н1 |
Н2 |
Н3 |
L |
φА |
φE |
φВ |
φF |
ДИН ПН10 |
ДИН PN16 |
ANSI B16.1 |
JIS 10K |
||||
|
φС |
Н-φ |
φС |
Н-φ |
φС |
Н-φ |
φС |
Н-φ |
|||||||||
|
ДУ40 |
70 |
110 |
32 |
35 |
12.7 |
92 |
70 |
9 |
110 |
4-φ18 |
110 |
4-φ18 |
98.5 |
4-φ16 |
105 |
4-φ19 |
|
DN50 |
76 |
168 |
32 |
45 |
12.7 |
92 |
70 |
9 |
125 |
4-φ18 |
125 |
4-φ18 |
120.5 |
4-φ19 |
120 |
4-φ19 |
|
ДУ65 |
89 |
175 |
32 |
48 |
12.7 |
92 |
70 |
9 |
145 |
4-φ18 |
145 |
4-φ18 |
139.5 |
4-φ19 |
140 |
4-φ19 |
|
ДУ80 |
95 |
181 |
32 |
49 |
12.7 |
92 |
70 |
9 |
160 |
4-φ18 |
160 |
8-φ18 |
152.5 |
4-φ19 |
150 |
8-φ19 |
|
ДУ100 |
114 |
200 |
32 |
55 |
15.8 |
92 |
70 |
9 |
180 |
8-φ18 |
180 |
8-φ18 |
190.5 |
8-φ19 |
175 |
8-φ19 |
|
ДУ125 |
127 |
213 |
32 |
58 |
19.05 |
92 |
70 |
9 |
210 |
8-φ18 |
210 |
8-φ18 |
216 |
8-φ22 |
210 |
8-φ23 |
|
ДУ150 |
140 |
225 |
32 |
59 |
19.05 |
92 |
70 |
9 |
240 |
8-φ23 |
240 |
8-φ23 |
241.5 |
8-φ22 |
240 |
8-φ23 |
|
ДУ200 |
177 |
260 |
36 |
64 |
22.2 |
125 |
102 |
11 |
295 |
8-φ23 |
295 |
12-φ23 |
298.5 |
8-φ22 |
290 |
12-φ23 |
|
ДУ250 |
203 |
292 |
36 |
70 |
28.6 |
125 |
102 |
11 |
350 |
12-φ23 |
355 |
12-φ27 |
362 |
12-φ25 |
355 |
12-φ25 |
|
ДУ300 |
242 |
337 |
36 |
80 |
31.8 |
150 |
125 |
13 |
400 |
12-φ23 |
410 |
12-φ27 |
432 |
12-φ25 |
400 |
16-φ25 |
|
ДУ350 |
267 |
368 |
45 |
80 |
31.8 |
150 |
125 |
13 |
460 |
16-φ23 |
470 |
16-φ27 |
476 |
12-φ29 |
445 |
16-φ25 |
|
ДУ400 |
298 |
400 |
51 |
90 |
33.3 |
210 |
165 |
22 |
515 |
16-φ27 |
525 |
16-φ30 |
539.5 |
16-φ29 |
510 |
16-φ27 |
|
ДУ450 |
318 |
422 |
51 |
109 |
38 |
210 |
165 |
22 |
565 |
20-φ27 |
585 |
20-φ30 |
578 |
16-φ32 |
565 |
20-φ27 |
|
ДУ500 |
349 |
479 |
64 |
135 |
41.15 |
210 |
165 |
22 |
620 |
20-φ27 |
650 |
20-φ33 |
635 |
20-φ32 |
620 |
20-φ27 |
|
ДУ600 |
410 |
562 |
70 |
156 |
50.65 |
300 |
254 |
18 |
725 |
20-φ30 |
770 |
20-φ36 |
749.5 |
20-φ35 |
730 |
24-φ33 |
|
ДУ700 |
520 |
624 |
72 |
169 |
55 |
300 |
254 |
18 |
840 |
24-φ30 |
840 |
24-φ36 |
- |
- |
840 |
24-φ33 |
|
ДУ750 |
495 |
648 |
72 |
175 |
55 |
300 |
254 |
18 |
- |
- |
- |
- |
914.5 |
4-11/4-6 |
900 |
24-φ33 |
|
ДУ800 |
591 |
672 |
83 |
195 |
55 |
300 |
254 |
18 |
950 |
24-φ30 |
950 |
24-φ39 |
977.9 |
4-11/4-6 |
950 |
28-φ33 |
|
ДУ900 |
611 |
768 |
77 |
211 |
74.25 |
300 |
254 |
18 |
1050 |
28-φ33 |
1050 |
28-φ39 |
1086 |
32-φ41 |
1050 |
28-φ33 |
|
ДУ1000 |
665 |
823 |
85 |
229 |
84.2 |
300 |
254 |
18 |
1160 |
28-φ42 |
1170 |
28-φ42 |
- |
- |
1160 |
28-φ36 |
