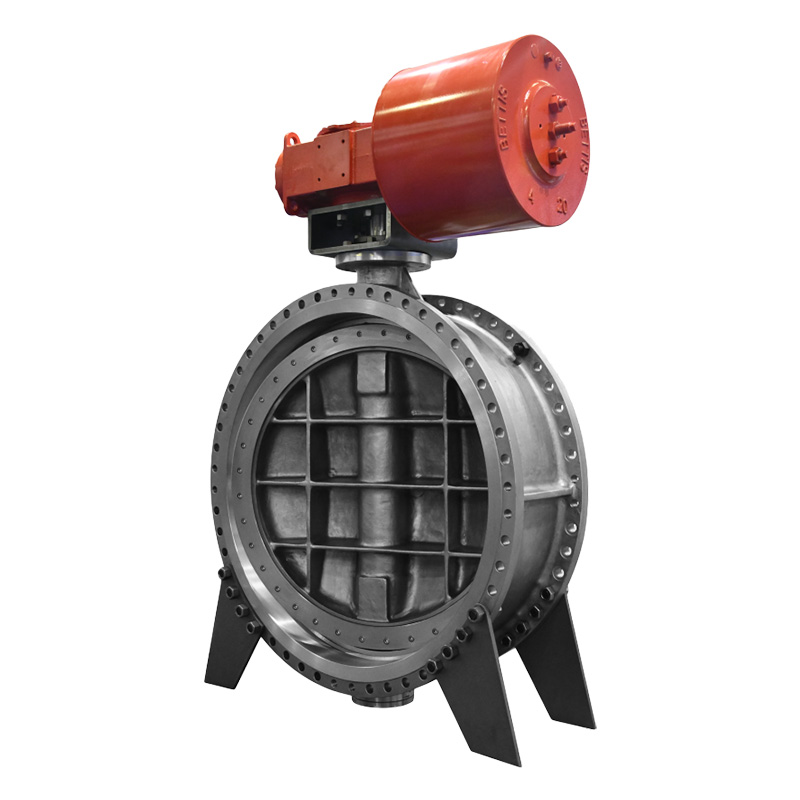

Ручная червячная передача с тройным эксцентриковым фланцем дроссельной заслонки

В качестве компонента, используемого для реализации включения-выключения и управления потоком трубопроводной системы, телескопический поворотный клапан широко используется во многих областях, таких как нефтяная, химическая промышленность, металлургия, гидроэнергетика и т. Д. Дроссельная пластина червячного привода телескопического поворотного затвора устанавливается по диаметру в направлении трубы. В цилиндрическом канале корпуса дроссельной заслонки дисковая пластина вращается вокруг оси, а угол поворота составляет от 0 ° ~ 90 °, а когда вращение достигает 90 °, клапан находится в полностью открытом состоянии. Этот клапан обычно устанавливается горизонтально.

Онлайный заказ Свяжитесь

Подробная информация о продукте

Обзор продукта

Телескопический дроссельный клапан обладает такими характеристиками, как простая конструкция, небольшой размер, легкий вес, низкая материалоемкость, небольшой размер установки, быстрое переключение, возвратно-поступательное вращение на 90 °, небольшой крутящий момент и т. Д., Используется для резки, включения и регулировки среды в трубопроводе, а также обладает хорошими характеристиками контроля жидкости и герметичностью закрытия. Когда телескопический поворотный затвор находится в полностью открытом положении, толщина телескопического поворотного затвора является единственным сопротивлением, когда среда протекает через корпус клапана, поэтому перепад давления, создаваемый клапаном, очень мал, поэтому он обладает хорошими характеристиками управления потоком. Существует два вида уплотнителей: эластичные и металлические. Клапаны с эластомерным уплотнением, уплотнительное кольцо может быть встроено в корпус клапана или прикреплено к периметру пластины-бабочки.

Телескопические поворотные затворы с металлическими уплотнениями обычно имеют более длительный срок службы, чем клапаны с эластомерным уплотнением, но достичь полного уплотнения сложно. Металлические уплотнения могут выдерживать более высокие рабочие температуры, в то время как эластомерные уплотнения имеют недостаток, заключающийся в том, что они ограничены температурой. Если для регулирования расхода требуется использовать телескопические дисковые затворы, главное – правильно подобрать размер и тип клапана. Конструктивный принцип телескопических дисковых затворов особенно подходит для производства клапанов большого диаметра. Телескопический поворотный затвор с червячным приводом не только широко используется в общих отраслях промышленности, таких как нефтяная, газовая, химическая промышленность, водоподготовка и т. Д., НО И ИСПОЛЬЗУЕТСЯ В СИСТЕМЕ ОХЛАЖДЕНИЯ ВОДЫ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ.

Существует три широко используемых телескопических поворотных затвора: поворотный затвор с зажимом, фланцевый поворотный клапан и поворотный затвор с стыковой сваркой. Поворотный затвор с зажимом предназначен для соединения клапана между двумя фланцами трубы с помощью шпилек; Фланцевый поворотный затвор представляет собой клапан с фланцем, причем фланцы на обоих концах клапана соединены с фланцем трубопровода болтами; Два конца дискового затвора, сваренного встык, приварены к трубопроводу. Обтекаемая конструкция пластины-бабочки делает потери сопротивления жидкости небольшими, что можно охарактеризовать как энергосберегающий продукт. Шток клапана представляет собой сквозную стержневую структуру, которая была закалена и отпущена, обладает хорошими комплексными механическими свойствами, коррозионной стойкостью и устойчивостью к царапинам. Когда дроссельная заслонка открывается и закрывается, шток клапана только вращается, а не поднимается и опускается, а сальник штока клапана нелегко повредить, а уплотнение надежное. Он закреплен с помощью конусного штифта пластины-бабочки, а выступающий конец предназначен для предотвращения разрушения штока клапана при случайном разрыве соединения между штоком клапана и пластиной-бабочкой.

Особенности телескопической поворотной заслонки с червячным приводом:

1. Маленький и легкий, легко разбирается и обслуживается, а также может быть установлен в любом положении.

2. Конструкция простая и компактная, рабочий крутящий момент небольшой, а вращение на 90 градусов открывается быстро.

3. Характеристики потока, как правило, прямые, а производительность регулировки хорошая.

4. Соединение между дроссельной пластиной и штоком клапана имеет безштифтовую структуру, которая преодолевает возможную внутреннюю точку утечки.

5. Уплотнения заменяемы, а уплотнение надежно для достижения двустороннего уплотнения.

6. Доска для бабочек может быть распылена в соответствии с требованиями пользователя, например, из нейлона или ПТФЭ.

7. Клапан может быть выполнен в виде фланцевого соединения и зажимного соединения.

8. Режим движения может быть ручным, электрическим или пневматическим.

SD343 (H, F, X) - (6, 10, 16) размер соединения

ДН	Расчетная длина	Максимальная длина	Минимальная длина	Д1	D	н-д	H	H。	A	B	Масса/кг
50	151	164	138	125	165	4-18	82.5	400	180	65	17
65	172	190	154	145	185	4-18	92.5	400	180	65	19
80	177	195	163	160	200	8-18	100	410	245	72	20
100	206	227	184	180	220	8-18	110	430	245	72	25
125	215	254	201	210	250	8-18	125	465	245	72	32
150	225	240	195	240	285	8-22	142.5	615	355	93	35
200	245	265	215	295	340	8-22	170	685	355	93	60
250	265	295	235	350	395	12-22	197.5	740	550	350	83
300	282	308	254	400	445	12-22	222.5	800	600	350	110
350	300	325	271	460	505	16-22	252.5	860	600	350	130
400	314	345	283	515	565	16-26	282.5	945	750	380	166
450	340	370	314	565	615	20-26	307.5	1000	750	380	210
500	346	377	316	620	670	20-26	335	1060	750	380	252
600	417	446	388	725	780	20-30	390	1170	750	380	330
700	425	445	395	840	895	24-30	447.5	1325	750	380	630
800	455	479	425	950	1015	24-33	507.5	1445	750	380	1070
900	485	515	455	1050	1115	28-33	557.5	1555	650	280	1700
1000	495	525	465	1160	1230	28-36	615	1675	650	280	1950

SD643 (H, F, X) - (6, 10, 16) размер соединения

ДН		Н1	Н2	Н3	Максимальная длина	Минимальная длина	Расчетная длина	Д1			н-д-м						Масса, кг
миллиметр	в	Н1	Н2	Н3	Максимальная длина	Минимальная длина	Расчетная длина	0,6 МПа	1,0 МПа	1,6 МПа	0,6 МПа		1,0 МПа		1,6 МПа		Масса, кг
50	2	309	112	117	164	138	151	110	125	125	4-14	М12	4-18	М16	4-19	16	14.3
65	21/2	337	112	117	190	154	172	130	145	145	4-14	М12	4-18	М16	4-19	16	16.8
80	3	347	135	117	195	163	177	150	160	160	4-18	М16	8-18	М16	8-19	16	18.7
100	4	373	142	117	227	184	206	170	180	180	4-18	М16	8-18	М16	8-19	16	26.2
125	5	405	160	117	254	201	215	200	210	210	8-18	М16	8-18	М16	8-19	16	33.6
150	6	440	180	117	240	195	225	225	240	240	8-18	М16	8-22	М20	8-23	20	37.3
200	8	612	225	212	265	215	245	280	295	295	8-18	М16	8-22	М20	12-23	20	68.7
250	10	693	266	212	295	235	265	335	350	350	12-18	М16	12-22	М20	12-28	24	86.8
300	12	747	290	212	308	254	282	395	400	400	12-22	М20	12-22	М20	12-28	24	120
350	14	802	320	212	325	271	300	445	460	460	12-22	М20	16-22	М20	16-28	24	157
400	16	991	400	265	345	283	314	195	515	515	16-22	М20	16-26	М24	16-31	27	227
450	18	1037	425	265	370	314	340	550	565	565	16-22	М20	20-26	М24	20-31	27	260
500	20	1127	480	265	377	316	346	600	620	620	20-22	М20	20-26	М24	20-34	30	300
600	22	1377	520	380	446	388	417	705	725	725	20-26	М24	20-30	М27	20-37	33	540
700	24	1796	577	380	445	395	425	810	840	840	24-26	М24	24-30	М27	20-37	33	684
800	32	1484	620	270	479	425	455	920	950	950	24-30	М27	24-33	М30	24-40	36	952
900	36	1676	715	285	515	455	485	1020	1050	1050	24-30	М27	28-33	М33	28-40	36	1290
1000	40	1760	760	285	525	465	495	1120	1160	1160	28-30	М27	28-36	М36	28-43	39	1456
1200	48	2018	900	285	574	495	542	1340	1380	1380	32-33	М30	32-39	М36	32-49	45	2310
1400	56	2363	1000	425	599	542	572	1560	1590	1590	36-36	М33	36-42	М39	36-49	45	2816
1600	64	2723	1160	425	640	615	615	1760	1820	1820	40-36	М33	40-48	М45	40-56	52	4218
1800	72	2844	1247	425	725	695	695	1970	2020	2020	44-39	М36	44-48	М45	44-56	52	5650
2000	80	3127	1362	425	764	722	722	2180	2230	2230	48-42	М39	48-48	М45	48-62	56	6000
