نظرة عامة على المنتج

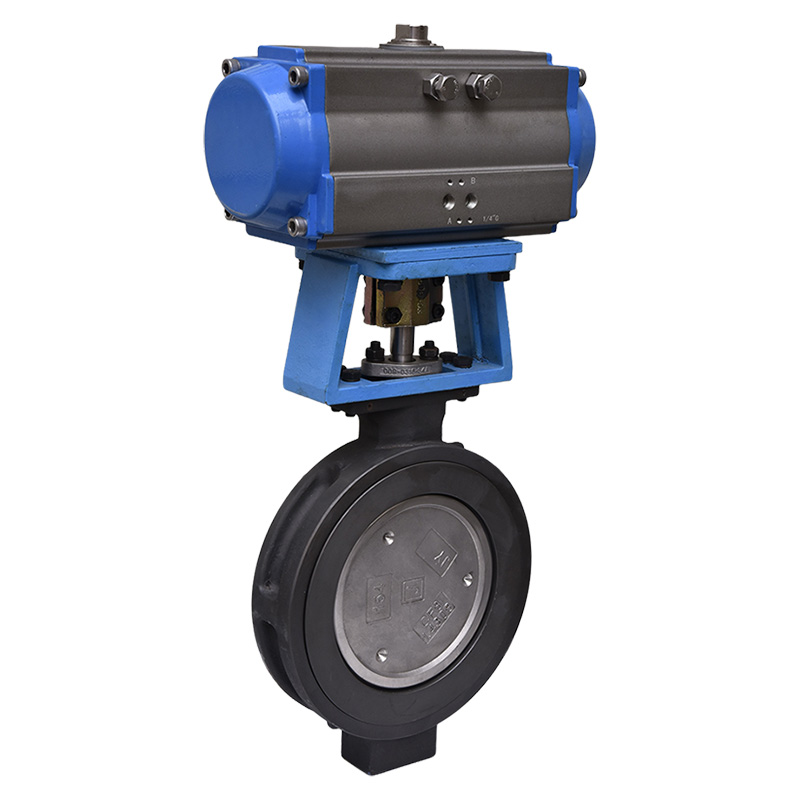

يتكون صمام فراشة الختم الناعم الهوائي من صمام فراشة خط مركزي ومشغل هوائي كتجميع كامل. يتبنى الجهاز الهوائي سلسلة جديدة من المشغلات الهوائية من نوع GT ، مع مزدوجة المفعول والتمثيل (عودة الربيع) ، ناقل حركة الترس ، آمنة وموثوقة ؛ يتبنى الصمام القطر الكبير سلسلة من ناقل الحركة السحب من نوع AW من النوع AW ، مع بنية معقولة وعزم دوران كبير في الإخراج ، مع أنواع مزدوجة المفعول والتمثيل أحادي المفعول. إنه مناسب بشكل خاص للختم في اتجاهين وجسم الصمامات من السهل تآكل المناسبات لضبط معدل التدفق واعتراض الوسيط. تستخدم المنتجات على نطاق واسع في محطات الطاقة الحرارية ، والمناجم ، ونباتات الليمون ، ونباتات الأسمنت ، ونباتات منظفات الغسيل ، وما إلى ذلك.
مواد المكونات الرئيسية
مادة الختم:
المطاط الطبيعي (NR) -20 ~+85 درجة مئوية
مطاط البروبيلين الإيثيلين (EPDM) -40 ~+125 درجة مئوية
مطاط النتريل بوتادين (NBR) -20 ~+82 درجة مئوية
مطاط السيليكون (SI) -70 ~+150 درجة مئوية
fluoroelastomer (FPM) -23 ~+150 درجة مئوية
الفلوروبرن (CR) 0 ~+80 درجة مئوية
مطاط بوتيل (IIR) -40 ~+100 درجة مئوية
البلاستيك polytetrafluoroethylene (PTFE) +10 ~ +150 درجة مئوية
الحافة حجم الاتصال: GB4216-84 ، GB9115-88
الطول: GB2221-89 ؛
اختبار الإجهاد: GB؟ T13927-92 ；
مواصفات الأداء الرئيسية
|
Nominal diameter
|
DN（mm）
|
50～1000
|
|
Nominal pressure
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
Test pressure
|
Strength test
|
0.9
|
1.5
|
2.4
|
|
Seal test
|
0.66
|
1.1
|
1.76
|
|
Hermetically sealed test
|
0.6
|
0.6
|
0.6
|
|
Applicable media
|
Air, water, sewage, steam, gas, oil, etc.
|
|
Drive form
|
Pneumatic transmission
|
المعلمات الفنية الرئيسية:
|
DN(mm)
|
DN50～1000mm
|
|
Nominal Pressure(MPa)
|
PN1.0、1.6、2.5MPa
|
|
Valve body form
|
Straight-through cast body
|
|
Form of connection
|
Flange type, pair clamp type
|
|
Spool form
|
Butterfly plate type
|
|
Sealing packing
|
Flexible graphite, PTFE
|
|
Fundamental error
|
With positioner: less than ±2% of full stroke
|
|
Return
|
With positioner: less than ±2% of full stroke
|
|
Control mode
|
Switching type (two-position switching), Regulating type (4~20mA control)
|
|
Configure the actuator model
|
GT, AT, AW series single and double acting pneumatic actuators
|
|
Air supply pressure
|
0.4～0.7MPa
|
|
Air supply connection
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
Ambient temperature
|
-30～+70℃
|
|
Form of action
|
Single-acting actuator, double-acting actuator
|
|
Accessories are available
|
Positioners, solenoid valves, air filter pressure reducers, position retention valves, travel switches, valve position transmitters, handwheel mechanisms, etc
|
حجم الاتصال (مم)
|
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
|
50
|
43
|
63
|
315
|
180
|
65
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
330
|
180
|
65
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
390
|
245
|
72
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
431
|
240
|
72
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
455
|
240
|
72
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
626
|
350
|
93
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
720
|
350
|
93
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
800
|
550
|
350
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
860
|
600
|
350
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
350
|
78
|
248
|
883
|
600
|
350
|
445
|
12-22
|
460
|
16-22
|
470
|
16-26
|
|
400
|
102
|
289
|
972
|
600
|
350
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
|
450
|
114
|
320
|
1043
|
750
|
350
|
550
|
16-22
|
565
|
20-26
|
585
|
20-30
|
|
500
|
127
|
343
|
1098
|
750
|
380
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
|
600
|
154
|
413
|
1236
|
750
|
380
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
|
700
|
165
|
478
|
1431
|
750
|
380
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
|
800
|
190
|
525
|
1488
|
750
|
380
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
|
900
|
203
|
620
|
1615
|
1250
|
380
|
1020
|
24-30
|
1050
|
28-33
|
1050
|
38-39
|
|
1000
|
216
|
725
|
1765
|
1500
|
580
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
