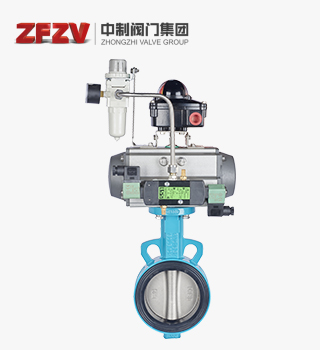

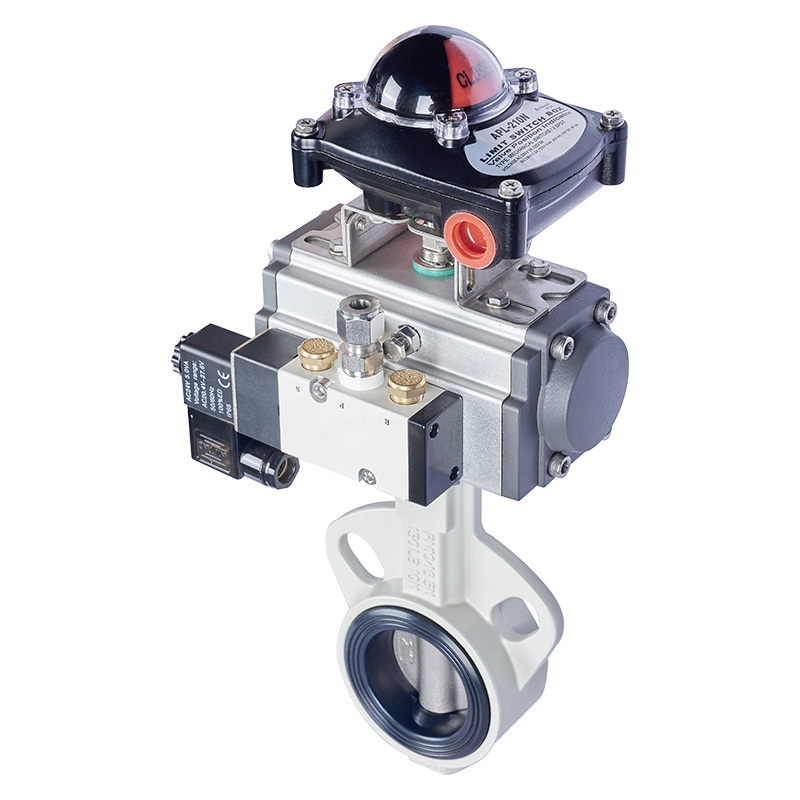

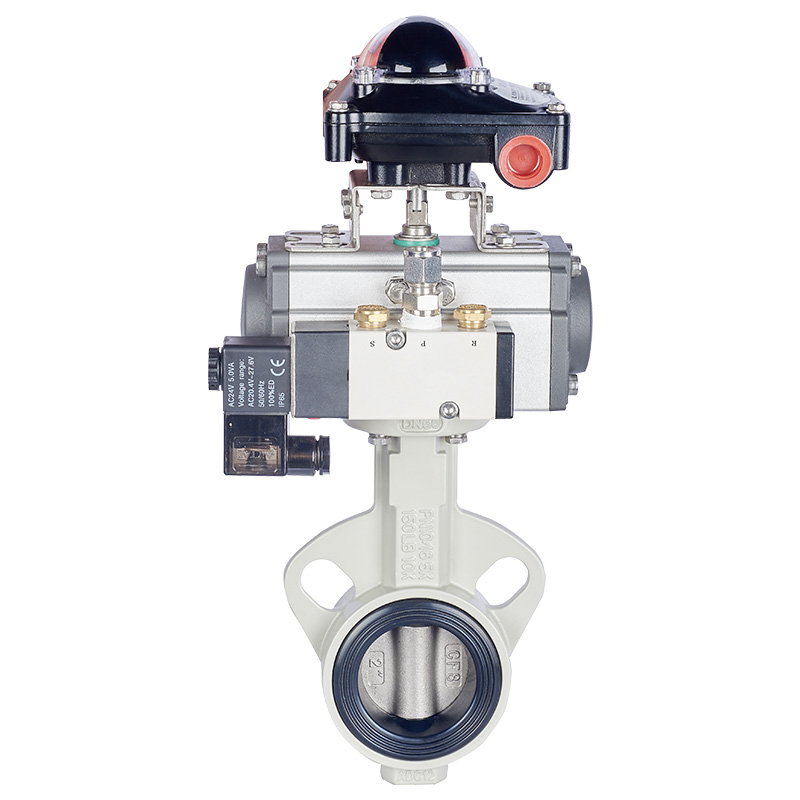

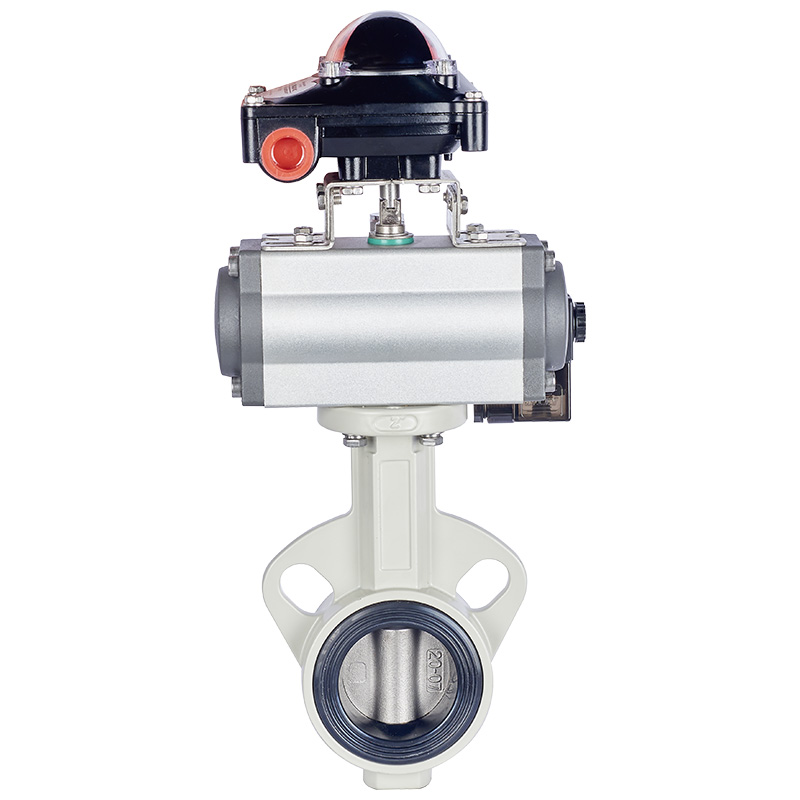

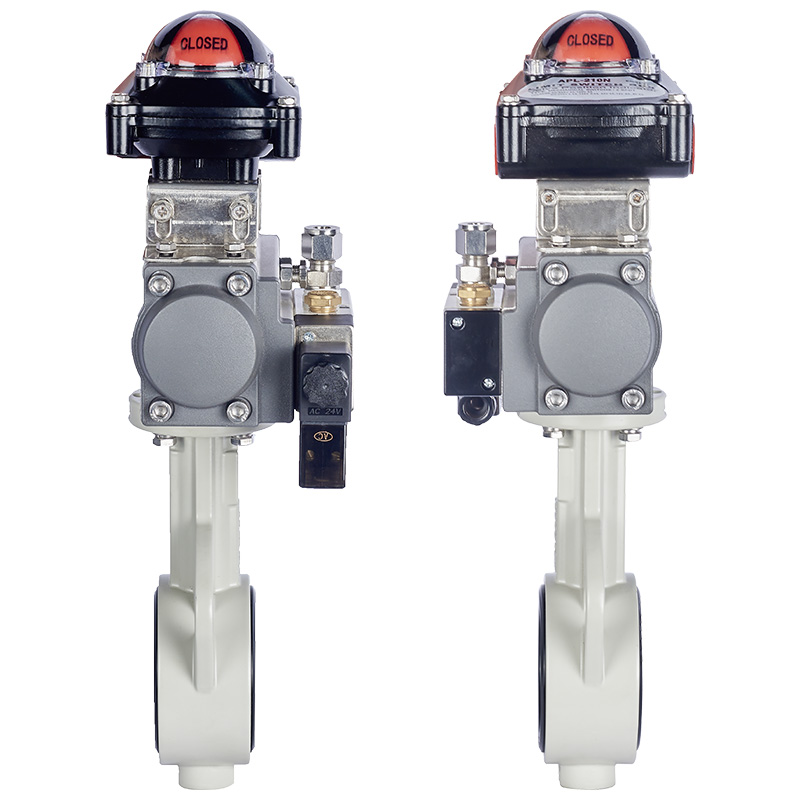

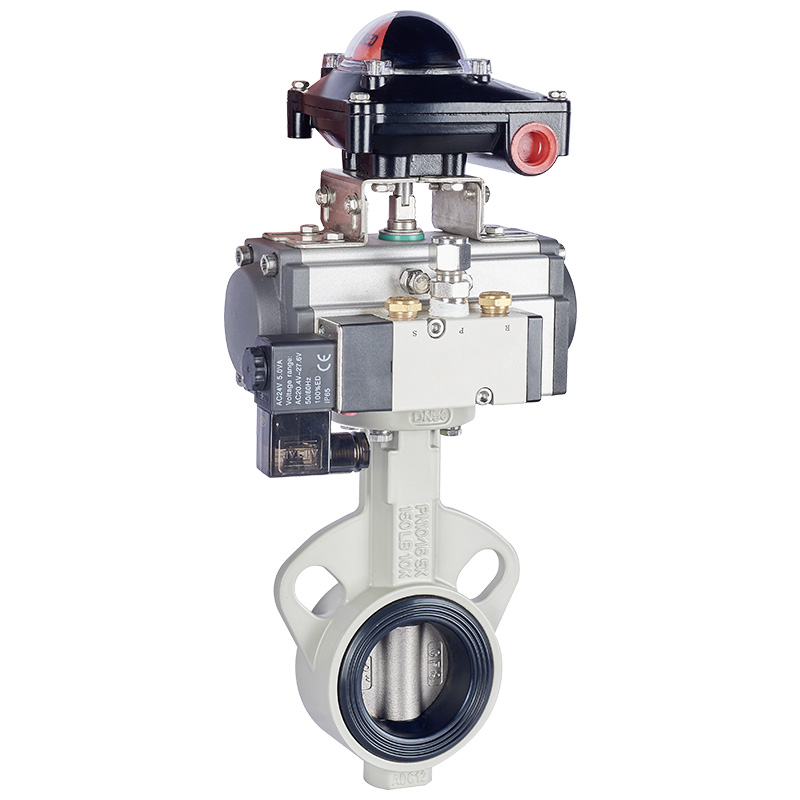

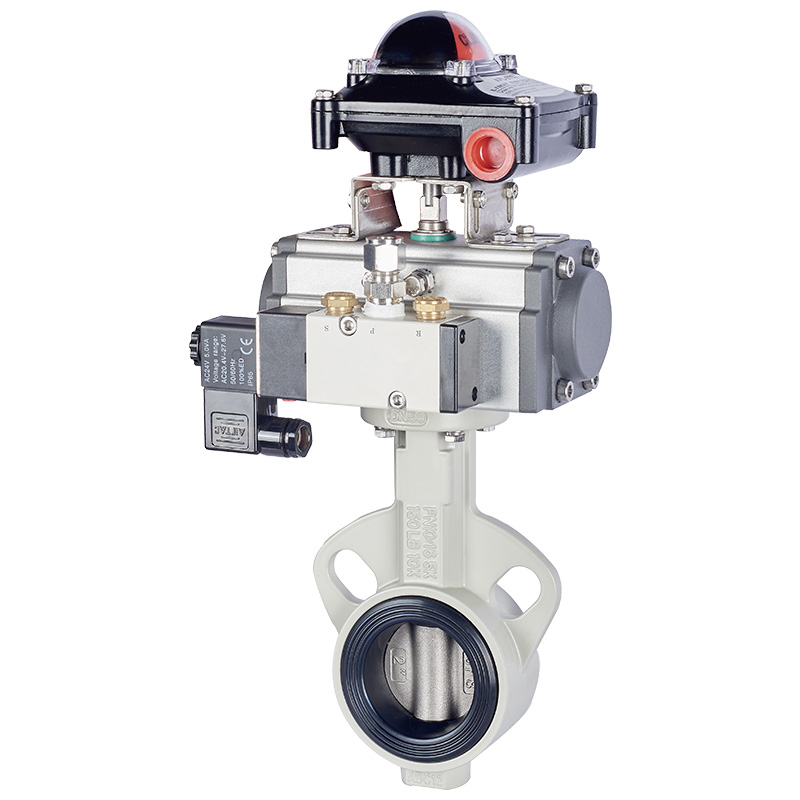

يتكون صمام فراشة خط الوسط الهوائي من صمام فراشة خط مركزي ومشغل هوائي. صمام الفراشة الناعم خط الوسط هو صمام فراشة تقليدي مفضل لخطوط الأنابيب ، والذي يحتوي على بنية بسيطة ، ومعامل مقاومة التدفق الصغيرة ، وتميل خصائص التدفق إلى أن تكون مستقيمة ، ولن تحتفظ بالحطام. ولديه مزايا الوزن الخفيف ، وتركيب سهولة وعزم دوران صغير. يمكن استخدام هذا النوع من الصمام ليس فقط لقطع الوسط ، ولكن أيضًا لضبط تدفق الوسيلة. وفقًا لمتطلبات المستخدم ، يمكن أن يكون جهاز محرك الأقراص يدويًا والكهرباء والهواء المضغوط وغيرها من الطرق. يمكن أن يتكيف اختيار أجزاء من المواد المختلفة واستخدام حلقات الختم للمواد المختلفة مع وسائل الإعلام المختلفة وظروف العمل ، بحيث يمكن للتكلفة والأداء تحقيق التأثير.
مواد المكونات الرئيسية
|
Part name |
Main material |
|
Valve body |
Ductile steel, cast steel, alloy steel, stainless steel |
|
Butterfly plates |
Gray cast iron, ductile steel, cast steel, stainless steel and special materials |
|
Seals |
All kinds of rubber, PTFE |
|
Stem |
2Cr13, stainless steel |
|
stuffing |
O-rings, flexible graphite |
Main technical parameters:
|
Nominal diameter |
DN（mm） |
50～1000 |
||
|
Nominal pressure |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
Test pressure |
Strength test |
0.9 |
1.5 |
2.4 |
|
Seal test |
0.66 |
1.1 |
1.76 |
|
|
Hermetically sealed test |
0.6 |
0.6 |
0.6 |
|
|
Applicable media |
Air, water, sewage, steam, gas, oil, etc. |
|||
|
Drive form |
Pneumatic transmission |
|||
Connection Size (mm)
|
Nominal DN |
50 |
65 |
80 |
100 |
15 |
10 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
Flow coefficient (Kv) |
110 |
180 |
232 |
368 |
55 |
75 |
1240 |
2025 |
2712 |
3875 |
5038 |
6330 |
7755 |
11886 |
15375 |
19380 |
25695 |
31365 |
|
Range of motion |
0－90° |
|||||||||||||||||
|
The permissible differential pressure ΔP |
Less than nominal pressure (1.6MPa) |
|||||||||||||||||
|
The amount of leakage |
Press GB/T4213-92, 10-4 of kV value |
|||||||||||||||||
|
Fundamental error |
±2.5% with locator |
|||||||||||||||||
|
Return |
2.5% with locator |
|||||||||||||||||
|
Dead zone |
1% with locator |
|||||||||||||||||
|
Ambient temperature |
-20℃~+90℃ |
|||||||||||||||||
