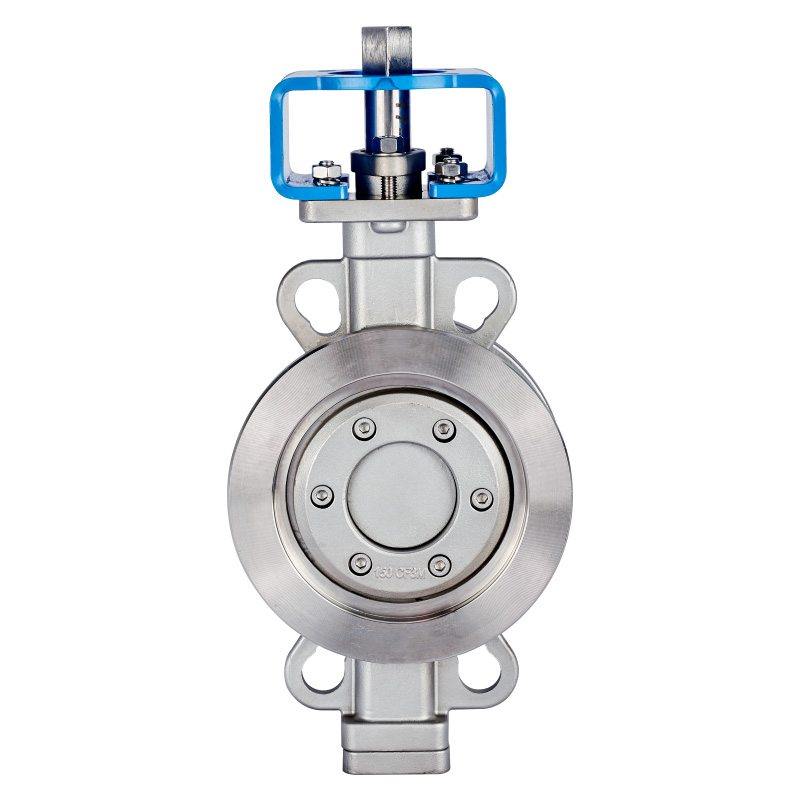

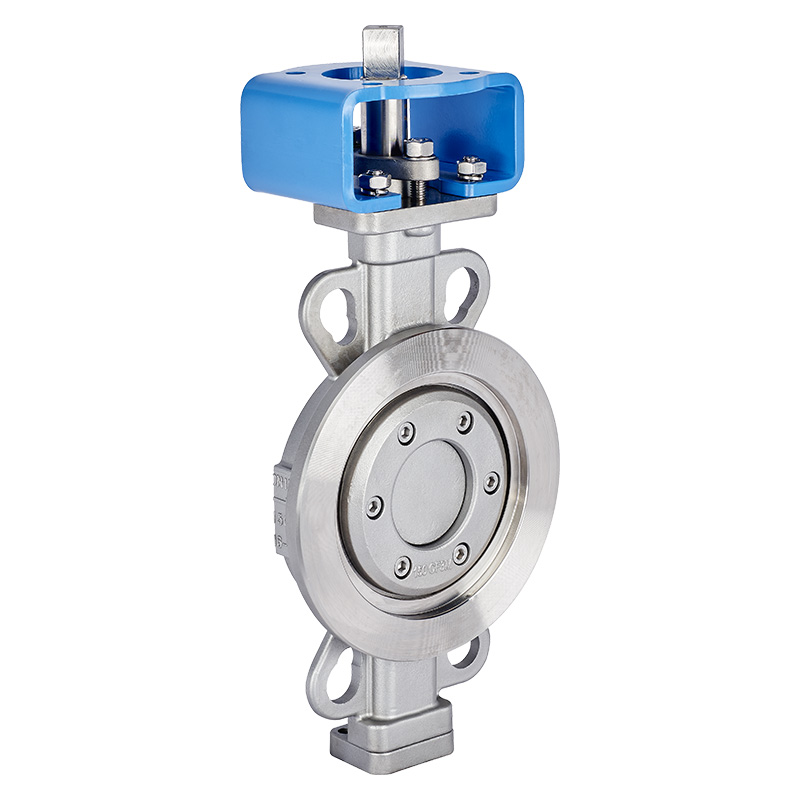

إن جسم ومقعد صمام الفراشة الصلب المعدني المرن ذو الحواف مكونات ملتصقة ، والطبقة السطحية لختم المقعد ملحوم بمواد سبيكة مقاومة لدرجة الحرارة ومقاومة للتآكل. يتم تثبيت حلقة الختم الناعمة متعددة الطبقات على لوحة الصمام ، ويحتوي صمام الفراشة هذا على مقاومة عالية لدرجات الحرارة مقارنة مع صمام الفراشة التقليدي ، وتشغيل الضوء ، وعدم احتكاك في الفتح والإغلاق ، ويعوض عن الختم مع زيادة عزم الدوران في آلية الإرسال عند الإغلاق ، مما يحسن أداء الأداء الخدجي للزراعة والمشتقة في زيادة عزم الدوران. تشمل أنماط محرك أقراص صمام الفراشة الصلبة المعدنية بشكل رئيسي ، التوربينات ، الكهربائية ، الهوائية ، الهيدروليكية ، إلخ.
مواد المكونات الرئيسية
|
name |
material |
|
Valve body |
Carbon steel, stainless steel, chrome-molybdenum-vanadium steel |
|
Valve plate |
Carbon steel, stainless steel, chrome-molybdenum-vanadium steel |
|
Stem |
2Cr13 stainless steel, chrome-molybdenum-vanadium steel |
|
Seals |
Stainless steel, PTFE, hard and soft laminated metal sheets |
|
Seat |
Stainless steel, stacking statloid and other cemented carbide |
|
stuffing |
Flexible graphite, PTFE |
المعلمات الفنية الرئيسية:
|
Nominal passage DN(mm) |
50～2000 |
|||
|
Nominal Pharmacology PN (Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
Leak Test (Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
Strength Test (Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
Applicable temperature |
Carbon steel: -29°C~425°C Stainless steel: -40°C~650°C |
|||
|
Applicable media |
Water, air, natural gas, oil and weakly corrosive fluids |
|||
|
Leakage rate |
Comply with GB/T13927-92 standard |
|||
|
Drive mode |
Worm gear drive, electric, pneumatic, hydraulic |
|||
حجم الاتصال (مم)
|
Nominal diameter |
structure |
Dimensions (Reference Value) |
Connections (typical) |
reference |
||||||||||
|
Dt343H |
PN0.6MPa |
PN1.0MPa |
/ |
|||||||||||
|
mm |
inch |
short |
long |
H |
H1 |
A1 |
B1 |
D |
D1 |
z- d |
D |
D1 |
z- d |
kg |
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
17 |
|
65 |
5/2 |
112 |
170 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
20 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
23 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
25 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
40 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
165 |
225 |
8-18 |
285 |
240 |
8-22 |
47 |
|
200 |
8 |
152 |
230 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
60 |
|
250 |
10 |
165 |
250 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
95 |
|
300 |
12 |
178 |
270 |
283 |
800 |
380 |
420 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
124 |
|
350 |
14 |
190 |
290 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
181 |
|
400 |
16 |
216 |
310 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
260 |
|
450 |
18 |
222 |
330 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
338 |
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
360 |
|
600 |
24 |
267 |
390 |
470 |
1225 |
480 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
540 |
|
700 |
28 |
292 |
430 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
580 |
|
800 |
32 |
318 |
470 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
845 |
|
900 |
36 |
330 |
510 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1050 |
|
1000 |
40 |
410 |
550 |
770 |
1795 |
850 |
860 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
|
1200 |
48 |
470 |
630 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
2000 |
