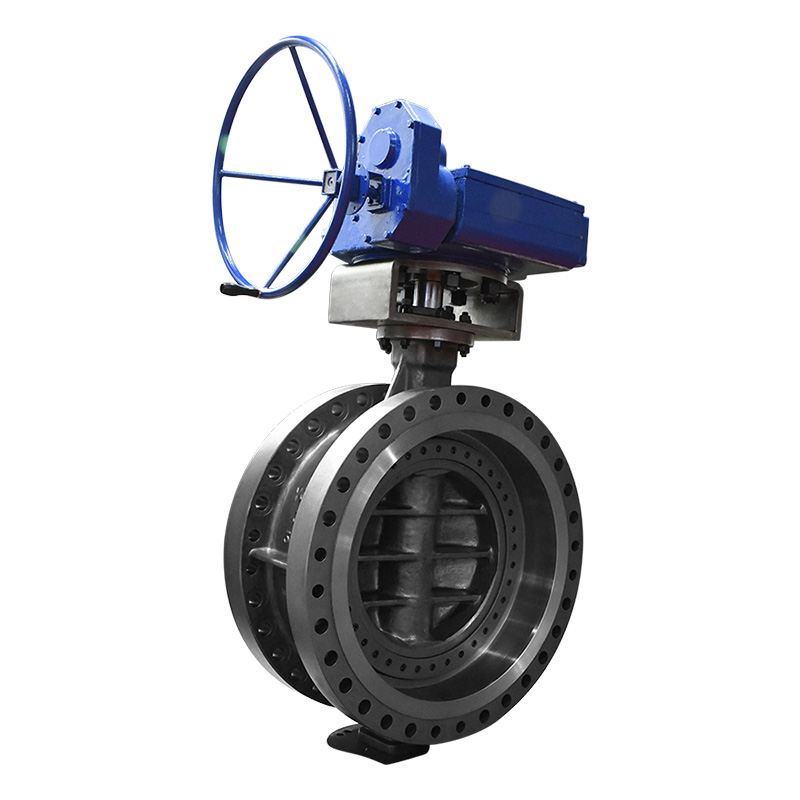

ترس دودة يدوي ثلاثية صمام الفراشة شفة غريب الأطوار

كمكون يستخدم لتحقيق التحكم في نظام خطوط الأنابيب والتحكم في التدفق ، تم استخدام صمام الفراشة التلسكوبي على نطاق واسع في العديد من المجالات مثل البترول ، والصناعة الكيميائية ، والمعادن ، والطاقة الكهرومائية ، إلخ. في القناة الأسطوانية لجسم صمام الفراشة ، تدور لوحة فراشة على شكل قرص حول المحور ، وتكون زاوية الدوران بين 0 درجة ~ 90 درجة ، وعندما يصل الدوران إلى 90 درجة ، يكون الصمام في حالة مفتوحة بالكامل. يتم تثبيت هذا الصمام بشكل عام أفقيً

الاستعلام عبر الإنترنت اتصل بنا

تفاصيل المنتج

نظرة عامة على المنتج

كمكون يستخدم لتحقيق التحكم في نظام خطوط الأنابيب والتحكم في التدفق ، تم استخدام صمام الفراشة التلسكوبي على نطاق واسع في العديد من المجالات مثل البترول ، والصناعة الكيميائية ، والمعادن ، والطاقة الكهرومائية ، إلخ. في القناة الأسطوانية لجسم صمام الفراشة ، تدور لوحة فراشة على شكل قرص حول المحور ، وتكون زاوية الدوران بين 0 درجة ~ 90 درجة ، وعندما يصل الدوران إلى 90 درجة ، يكون الصمام في حالة مفتوحة بالكامل. يتم تثبيت هذا الصمام بشكل عام أفقيًا.

يحتوي صمام الفراشة التلسكوبي على خصائص البنية البسيطة ، والحجم الصغير ، والوزن الخفيف ، واستهلاك المواد المنخفضة ، وحجم التثبيت الصغير ، والمفتاح السريع ، وتدوير الترددة بنسبة 90 درجة ، وعزم دوران صغير ، وما إلى ذلك ، ويستخدم لقطع ، تشغيل الوسيط وضبطه في خط الأنابيب ، وله خصائص التحكم في السوائل الجيدة. عندما يكون صمام الفراشة التلسكوبي في الموضع المفتوح بالكامل ، يكون سمك صمام الفراشة التلسكوبي هو المقاومة الوحيدة عندما يتدفق المتوسط عبر جسم الصمام ، وبالتالي فإن انخفاض الضغط الناتج عن الصمام صغير جدًا ، لذلك يكون له خصائص التحكم الجيدة في التدفق. هناك نوعان من الأختام: ختم مرن وختم معدني. صمامات الختم المرن ، يمكن تضمين حلقة الختم في جسم الصمام أو متصل بمحيط لوحة الفراشة.

تتمتع صمامات الفراشة التلسكوبية ذات الأختام المعدنية عمومًا بحياة أطول من الصمامات المختومة المرنة ، ولكن من الصعب تحقيق ختم كامل. يمكن أن تستوعب الأختام المعدنية درجات حرارة تشغيل أعلى ، في حين أن الأختام المرنة المرن لها عيب في أن تكون محدودة بسبب درجة الحرارة. إذا كانت هناك حاجة لاستخدام صمامات الفراشة التلسكوبية للتحكم في التدفق ، فإن الشيء الرئيسي هو اختيار الحجم الصحيح ونوع الصمام. المبدأ الهيكلي لصمامات الفراشة التلسكوبي مناسب بشكل خاص لإنتاج الصمامات ذات القطر الكبير. لا يتم استخدام صمام الفراشة تلسكوبيا للورم على نطاق واسع في الصناعات العامة مثل البترول والغاز والصناعة الكيميائية ومعالجة المياه وما إلى ذلك ، بل يستخدم أيضًا في نظام مياه التبريد في محطة الطاقة الحرارية.

هناك ثلاثة صمامات فراشة تلسكوبي شائعة الاستخدام: صمام فراشة المشبك ، صمام فراشة شفة وصمام فراشة مغرور بعقب. صمام فراشة المشبك هو توصيل الصمام بين الشفرين الأنابيب بمسامير مسمار ؛ صمام الفراشة ذو الحواف هو صمام ذو شفة ، وتتصل الشفاه في كلا طرفي الصمام بشفة خط الأنابيب مع البراغي ؛ يتم لحام طرفي صمام الفراشة الملحوم بعقب مع خط الأنابيب. يجعل التصميم المبسط للوحة الفراشة فقدان مقاومة السوائل صغيرًا ، والذي يمكن وصفه كمنتج لتوفير الطاقة. جذع الصمام هو بنية من خلال القوس ، والتي تم إخمادها وتهدئة ، ولديها خصائص ميكانيكية شاملة جيدة ومقاومة للتآكل ومقاومة الخدش. عندما يتم فتح صمام الفراشة وإغلاقه ، يدور جذع الصمام فقط ولا يرفع ويسقط ، ولا يسهل التلف ، ويكون الختم موثوقًا به. يتم إصلاحه مع دبوس مخروط من لوحة الفراشة ، وتم تصميم النهاية المتراكمة لمنع الصمام من الانهيار عندما يتم كسر الاتصال بين جذع الصمام ولوحة الفراشة بطريق الخطأ.

ميزات صمام الفراشة تلسكوبيا تروس الدودة:

1. صغير وخفيف الوزن ، سهل التفكيك والصيانة ، ويمكن تثبيته في أي موضع.

2. الهيكل بسيط ومضغوط ، وعزم الدوران التشغيل صغير ، ويفتح الدوران 90 درجة بسرعة.

3. تميل خصائص التدفق إلى أن تكون مستقيمة ، وأداء التعديل جيد.

4. العلاقة بين لوحة الفراشة وجذع الصمام تعتمد بنية عديمة الدقة ، والتي تتغلب على نقطة التسرب الداخلية المحتملة.

5. الأختام قابلة للاستبدال ، والختم موثوق به لتحقيق الختم في اتجاهين.

6. يمكن رش لوحة الفراشة وفقًا لمتطلبات المستخدم ، مثل النايلون أو PTFE.

7. يمكن تصميم الصمام كاتصال شفة واتصال المشبك.

8. يمكن أن يكون وضع القيادة يدويًا أو كهربائيًا أو هوائيًا.

SD343 (H ، F ، X) - (6 ، 10 ، 16) حجم الاتصال

DN	Design length	Maximum length	Minimum length	D1	D	n-d	H	H。	A	B	Mass / kg
50	151	164	138	125	165	4-18	82.5	400	180	65	17
65	172	190	154	145	185	4-18	92.5	400	180	65	19
80	177	195	163	160	200	8-18	100	410	245	72	20
100	206	227	184	180	220	8-18	110	430	245	72	25
125	215	254	201	210	250	8-18	125	465	245	72	32
150	225	240	195	240	285	8-22	142.5	615	355	93	35
200	245	265	215	295	340	8-22	170	685	355	93	60
250	265	295	235	350	395	12-22	197.5	740	550	350	83
300	282	308	254	400	445	12-22	222.5	800	600	350	110
350	300	325	271	460	505	16-22	252.5	860	600	350	130
400	314	345	283	515	565	16-26	282.5	945	750	380	166
450	340	370	314	565	615	20-26	307.5	1000	750	380	210
500	346	377	316	620	670	20-26	335	1060	750	380	252
600	417	446	388	725	780	20-30	390	1170	750	380	330
700	425	445	395	840	895	24-30	447.5	1325	750	380	630
800	455	479	425	950	1015	24-33	507.5	1445	750	380	1070
900	485	515	455	1050	1115	28-33	557.5	1555	650	280	1700
1000	495	525	465	1160	1230	28-36	615	1675	650	280	1950

SD643 (H ، F ، X) - (6 ، 10 ، 16) حجم الاتصال

DN		H1	H2	H3	Maximum length	Minimum length	Design length	D1			n-d-m						Mass kg
mm	in	H1	H2	H3	Maximum length	Minimum length	Design length	0.6MPa	1.0MPa	1.6MPa	0.6MPa		1.0MPa		1.6MPa		Mass kg
50	2	309	112	117	164	138	151	110	125	125	4-14	M12	4-18	M16	4-19	16	14.3
65	21/2	337	112	117	190	154	172	130	145	145	4-14	M12	4-18	M16	4-19	16	16.8
80	3	347	135	117	195	163	177	150	160	160	4-18	M16	8-18	M16	8-19	16	18.7
100	4	373	142	117	227	184	206	170	180	180	4-18	M16	8-18	M16	8-19	16	26.2
125	5	405	160	117	254	201	215	200	210	210	8-18	M16	8-18	M16	8-19	16	33.6
150	6	440	180	117	240	195	225	225	240	240	8-18	M16	8-22	M20	8-23	20	37.3
200	8	612	225	212	265	215	245	280	295	295	8-18	M16	8-22	M20	12-23	20	68.7
250	10	693	266	212	295	235	265	335	350	350	12-18	M16	12-22	M20	12-28	24	86.8
300	12	747	290	212	308	254	282	395	400	400	12-22	M20	12-22	M20	12-28	24	120
350	14	802	320	212	325	271	300	445	460	460	12-22	M20	16-22	M20	16-28	24	157
400	16	991	400	265	345	283	314	195	515	515	16-22	M20	16-26	M24	16-31	27	227
450	18	1037	425	265	370	314	340	550	565	565	16-22	M20	20-26	M24	20-31	27	260
500	20	1127	480	265	377	316	346	600	620	620	20-22	M20	20-26	M24	20-34	30	300
600	22	1377	520	380	446	388	417	705	725	725	20-26	M24	20-30	M27	20-37	33	540
700	24	1796	577	380	445	395	425	810	840	840	24-26	M24	24-30	M27	20-37	33	684
800	32	1484	620	270	479	425	455	920	950	950	24-30	M27	24-33	M30	24-40	36	952
900	36	1676	715	285	515	455	485	1020	1050	1050	24-30	M27	28-33	M33	28-40	36	1290
1000	40	1760	760	285	525	465	495	1120	1160	1160	28-30	M27	28-36	M36	28-43	39	1456
1200	48	2018	900	285	574	495	542	1340	1380	1380	32-33	M30	32-39	M36	32-49	45	2310
1400	56	2363	1000	425	599	542	572	1560	1590	1590	36-36	M33	36-42	M39	36-49	45	2816
1600	64	2723	1160	425	640	615	615	1760	1820	1820	40-36	M33	40-48	M45	40-56	52	4218
1800	72	2844	1247	425	725	695	695	1970	2020	2020	44-39	M36	44-48	M45	44-56	52	5650
2000	80	3127	1362	425	764	722	722	2180	2230	2230	48-42	M39	48-48	M45	48-62	56	6000
